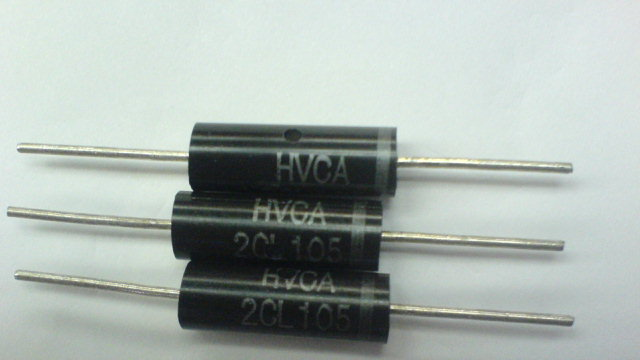

高压二极管的特性、原理与应用

高压二极管作为电子电路中承担高压整流、稳压及保护功能的关键半导体器件，其核心特征在于能够在较高反向电压环境下稳定工作，同时具备单向导电的基本属性。与普通二极管相比，高压二极管的反向击穿电压值显著更高，通常可达到数百伏特至数万伏特不等，这一特性使其能够适应高压电路中的特殊工况需求。

在结构设计上，高压二极管多采用外延生长工艺或扩散工艺制作 PN 结，部分类型还会通过增加硅片厚度、优化电极结构等方式提升抗高压能力。从外观形态来看，高压二极管常见封装形式包括轴向引线式、贴片式及模块式，不同封装类型对应不同的散热性能与安装场景。例如，用于高压电源设备的高压二极管常采用金属外壳封装，以增强散热效率；而用于小型电子设备的高压二极管则多采用陶瓷或塑料封装，在保证绝缘性的同时减少空间占用。

高压二极管的核心电参数除反向击穿电压外，还包括正向压降、反向漏电流及最大正向整流电流。正向压降指二极管正向导通时两端的电压差值，通常在 0.7V-1.5V 范围内，该参数直接影响器件的功率损耗；反向漏电流是衡量器件绝缘性能的重要指标，在额定反向电压下，优质高压二极管的漏电流可控制在微安级甚至纳安级；最大正向整流电流则决定了器件在连续工作状态下能够承受的最大电流值，超过该数值可能导致器件过热损坏。

高压二极管的工作原理与电路作用

高压二极管的工作原理基于半导体 PN 结的单向导电特性，当 PN 结正向偏置（即阳极接高电位、阴极接低电位）时，外部电场与内电场方向相反，内电场被削弱，多数载流子能够顺利越过 PN 结形成正向电流，此时器件处于导通状态；当 PN 结反向偏置（即阳极接低电位、阴极接高电位）时，外部电场与内电场方向相同，内电场被加强，多数载流子的扩散运动受到抑制，仅少数载流子在强电场作用下形成微弱的反向漏电流，此时器件处于截止状态。

在高压电路中，高压二极管主要承担整流、稳压、钳位及保护四大核心作用。在整流电路中，高压二极管可将交流电转换为直流电，常见于高压电源、X 射线设备及雷达系统中。例如，在高压倍压整流电路中，多个高压二极管与电容配合，通过电荷积累实现输入电压的倍增，从而获得更高的输出直流电压。

在稳压电路中，部分特殊类型的高压二极管（如高压稳压二极管）利用 PN 结的反向击穿特性实现稳压功能。当电路中的电压超过稳压二极管的额定击穿电压时，器件进入反向击穿状态，其两端电压保持基本稳定，从而为后续电路提供稳定的工作电压。此类器件在高压测试仪器、医疗设备中应用广泛，能够有效抑制电压波动对电路性能的影响。

在钳位电路中，高压二极管可将电路中某一点的电位固定在特定范围内，防止该点电位过高或过低损坏其他元器件。例如，在高压脉冲电路中，高压二极管与电容串联后并联在负载两端，当电路中出现瞬时高压脉冲时，二极管迅速导通，将负载两端电压钳位在安全范围内，保护负载器件免受冲击。

在保护电路中，高压二极管可作为过压保护元件，当电路中出现异常高压时，二极管提前击穿导通，将多余的电流导入接地端，避免其他核心器件因过压损坏。这种保护方式响应速度快、可靠性高，在高压变频器、高压电机驱动系统中得到普遍应用。

高压二极管的选型关键参数与注意事项

高压二极管的选型需综合考虑电路工况与器件参数的匹配性，其中反向击穿电压（VRRM）、最大正向整流电流（IF）、正向压降（VF）、反向恢复时间（trr）及工作温度范围是核心选型参数，需重点关注。

反向击穿电压是选型的首要参数，选型时需确保器件的额定反向击穿电压高于电路中的最大反向工作电压，通常需预留 20%-30% 的安全余量，以应对电路中的瞬时电压波动。例如，若电路中的最大反向工作电压为 1000V，则应选择额定反向击穿电压不低于 1200V-1300V 的高压二极管，避免器件因电压过高发生反向击穿损坏。

最大正向整流电流需根据电路中的实际工作电流确定，选型时应保证器件的额定最大正向整流电流大于电路中的平均工作电流，同时考虑电流的波动情况。若电路中存在电流脉冲，还需结合器件的浪涌电流承受能力进行选型，防止瞬时大电流导致器件过热烧毁。

正向压降直接影响器件的功率损耗，在高电流电路中，应优先选择正向压降较小的高压二极管，以降低功率损耗，提高电路效率。例如，在高压大电流整流电路中，选用正向压降为 0.7V 的高压二极管比选用 1.2V 的器件，每安培电流可减少 0.5W 的功率损耗，长期运行可显著降低电路的发热问题。

反向恢复时间是衡量二极管开关速度的重要参数，对于高频高压电路，需选择反向恢复时间较短的器件，以减少开关损耗，避免电路出现波形失真。例如，在高频高压电源电路中，若二极管反向恢复时间过长，会导致开关管与二极管同时导通，形成较大的浪涌电流，不仅增加功率损耗，还可能损坏开关管。

工作温度范围需与电路的实际工作环境温度匹配，选型时应确保器件的额定工作温度上限高于电路的最高工作温度，额定工作温度下限低于电路的最低工作温度。同时，需关注器件的温度系数，部分高压二极管的电参数（如反向击穿电压、正向压降）会随温度变化而变化，在温度波动较大的环境中，需选择温度系数较小的器件，以保证电路性能的稳定性。

此外，选型时还需考虑器件的封装形式与散热条件。若电路空间有限，应选择贴片式或小型化封装的高压二极管；若电路中功率密度较高，需选择具备良好散热性能的封装形式，并配合散热片使用，确保器件工作温度控制在安全范围内。同时，需注意器件的引脚材质与焊接工艺，避免因焊接温度过高或引脚腐蚀影响器件的电气性能与可靠性。

高压二极管的常见故障与排查方法

高压二极管在长期使用过程中，受电压波动、电流冲击、温度变化及环境因素影响，可能出现击穿、开路、漏电增大等故障，这些故障会导致电路工作异常，甚至损坏其他元器件，因此需及时进行排查与更换。

击穿故障是高压二极管最常见的故障类型，分为正向击穿与反向击穿两种情况。正向击穿通常由电路中瞬时大电流导致，器件内部 PN 结因过热损坏，导通时正向压降显著增大或完全失去单向导电特性；反向击穿则多因电路中反向电压超过器件额定值，导致 PN 结永久性损坏，反向漏电流急剧增大，甚至出现短路现象。

排查击穿故障时，可采用万用表进行检测。将万用表调至二极管档位，红表笔接二极管阳极，黑表笔接阴极，正常情况下应显示 0.7V-1.5V 的正向压降；交换表笔后，正常情况下应显示无穷大。若正向测量时压降为 0 或无穷大，或反向测量时显示有固定压降，则说明器件已击穿损坏。对于高压二极管，还可使用高压测试仪检测其反向击穿电压，若实际击穿电压低于额定值，也表明器件存在故障。

开路故障表现为二极管完全失去导电能力，无论正向还是反向偏置，均无电流通过。此类故障多由器件引脚断裂、内部引线脱落或 PN 结老化失效导致，常见于长期工作在高温、振动环境中的高压二极管。排查开路故障时，使用万用表二极管档位测量，无论正向还是反向均显示无穷大，即可判断器件开路损坏。若怀疑引脚接触不良，可清洁引脚后重新测量，若测量结果仍无变化，则需更换器件。

漏电增大故障指二极管反向漏电流超过额定值，虽未完全击穿，但会导致电路功耗增加、效率降低，严重时可能引发其他故障。此类故障多由器件老化、受潮或表面污染导致，在高温、高湿度环境中尤为常见。排查漏电增大故障时，需使用高精度万用表或绝缘电阻测试仪，在额定反向电压下测量器件的反向漏电流，若测量值超过器件手册规定的最大值，则说明器件存在漏电故障。

在排查故障过程中，还需结合电路实际工况分析故障原因。若多个高压二极管同时出现击穿故障，需检查电路中的电压是否存在异常波动，是否存在外部干扰或电源故障；若器件频繁出现开路故障，需检查散热条件是否良好，是否存在振动过大或安装松动问题；若漏电故障集中发生在特定区域，需检查环境湿度与污染情况，采取防潮、防尘措施。

此外，在更换故障器件时，需选择与原器件型号、参数一致的高压二极管，确保反向击穿电压、最大正向电流、封装形式等参数完全匹配。更换后需对电路进行通电测试，测量器件两端电压、电流及温度，确认电路工作正常，避免因参数不匹配导致故障再次发生。同时，需对电路进行全面检查，排除导致二极管故障的潜在问题，如电压过高、电流过大、散热不良等，确保电路长期稳定运行。

高压二极管的典型应用领域

高压二极管凭借其高反向击穿电压、单向导电及稳定的工作性能，在多个工业领域与民用设备中得到广泛应用，涵盖电力电子、医疗设备、通信系统、工业控制及消费电子等领域，为各类高压电路的正常运行提供关键支撑。

在电力电子领域，高压二极管是高压电源、变频器、逆变器及整流器的核心元器件。在高压直流电源中，高压二极管用于将交流电整流为直流电，配合滤波电容实现稳定输出，常见于电解、电镀、静电除尘等工业设备中；在高压变频器中，高压二极管与 IGBT（绝缘栅双极型晶体管）配合，构成整流桥与续流回路，实现交流电的变频控制，用于高压电机的调速驱动，能够显著提高电机运行效率，降低能耗；在光伏逆变器中，高压二极管用于防止反向电流流入光伏组件，保护组件免受损坏，同时提高逆变器的转换效率。

在医疗设备领域，高压二极管在 X 射线机、CT 扫描仪、高压消毒设备中发挥重要作用。在 X 射线机中，高压二极管用于高压倍压整流电路，将低压交流电转换为数万伏特的高压直流电，为 X 射线管提供工作电压；在 CT 扫描仪中，高压二极管用于高压电源的稳压与保护，确保设备在高电压、高功率工况下稳定运行，保障成像质量；在高压消毒设备中，高压二极管用于产生高压脉冲，通过高压电场实现杀菌消毒，广泛应用于医疗器具、食品加工等领域。

在通信系统领域，高压二极管用于雷达设备、卫星通信及广播电视发射机中。在雷达设备中，高压二极管用于高压调制器与脉冲形成网络，产生高功率、窄脉冲的射频信号，实现目标探测与跟踪；在卫星通信系统中，高压二极管用于高压电源的整流与保护，确保卫星在太空复杂环境下稳定供电；在广播电视发射机中，高压二极管用于阳极电源的整流，为发射管提供高压直流电压，保障发射机的正常工作与信号传输质量。

在工业控制领域，高压二极管用于高压电机保护、电力监测设备及高压开关设备中。在高压电机保护电路中，高压二极管与压敏电阻配合，构成过压保护回路，当电机启动或停止时出现电压波动，二极管迅速导通，保护电机绕组免受冲击；在电力监测设备中，高压二极管用于电压采样电路，实现高压信号的隔离与整流，为监测系统提供准确的电压数据；在高压开关设备中，高压二极管用于灭弧电路，通过单向导电特性抑制电弧产生，提高开关设备的分断能力与可靠性。

在消费电子领域，高压二极管虽应用相对较少，但在微波炉、高压钠灯、等离子电视等设备中仍不可或缺。在微波炉中，高压二极管用于高压电容的充电与放电，配合磁控管产生微波能量；在高压钠灯中，高压二极管用于启动电路，产生高压脉冲点亮灯泡；在等离子电视中，高压二极管用于高压电源的整流与稳压，为等离子屏提供稳定的工作电压，确保显示效果。

不同应用领域对高压二极管的参数要求存在差异，例如电力电子领域注重器件的电流承载能力与散热性能，医疗设备领域强调器件的可靠性与稳定性，通信系统领域则对器件的开关速度与高频特性要求较高。因此，在实际应用中，需根据具体领域的工况需求，选择合适参数与类型的高压二极管，确保设备性能与运行安全。同时，随着各领域技术的不断发展，对高压二极管的性能要求也在逐步提高，推动着高压二极管向更高电压、更大电流、更快开关速度及更小体积的方向发展，为各类高压设备的升级与创新提供有力支持。
