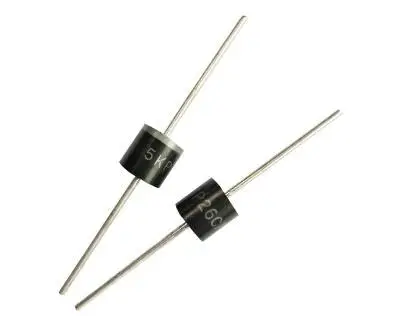

瞬变抑制二极管是什么，有哪些特性与应用

瞬变抑制二极管作为电子设备中应对电压异常波动的核心防护元件，在各类精密电路系统中发挥着不可替代的作用。这类二极管通过特殊的半导体结构设计，能够在电路遭遇瞬时过电压冲击时迅速响应，将过高电压钳位在安全范围内，从而避免后端敏感元器件因电压超标而损坏。其防护性能的稳定性与可靠性，直接关系到整个电子设备的运行安全与使用寿命，因此在工业控制、消费电子、通信设备等多个领域得到广泛应用。

瞬变抑制二极管的基础定义与核心特性

瞬变抑制二极管（Transient Voltage Suppressor Diode，简称 TVS 二极管）是一种基于 PN 结反向击穿原理工作的过压保护器件。与普通稳压二极管相比，它具备更强的瞬态功率吸收能力和更快的响应速度，能够有效应对雷电冲击、电源开关操作、电磁干扰等因素引发的瞬时过电压。从结构上看，TVS 二极管可分为单向型和双向型两种，单向型主要用于直流电路防护，双向型则适用于交流电路或正负双向脉冲冲击的防护场景，两种类型的选择需根据具体电路的工作特性确定。

TVS 二极管的核心特性体现在三个关键方面。首先是响应速度，其典型响应时间通常在纳秒级（ns），能够在瞬时过电压产生后的极短时间内导通，避免过电压对电路造成损害；其次是瞬态功率密度，通过优化芯片的掺杂浓度与结面结构，TVS 二极管可在较小的体积下实现较高的瞬态功率吸收能力，部分大功率型号的瞬态功率可达到数千瓦；最后是钳位电压稳定性，在导通过程中，TVS 二极管的钳位电压波动范围较小，能够为后端电路提供稳定的电压保护，避免因钳位电压过高或过低导致防护失效。

瞬变抑制二极管的工作原理与技术原理

TVS 二极管的工作原理基于半导体 PN 结的反向击穿效应，但其设计与普通稳压二极管存在显著差异。在正常工作状态下，TVS 二极管处于反向截止状态，仅存在微弱的反向漏电流，对电路的正常运行几乎无影响。当电路中出现瞬时过电压，且电压值超过 TVS 二极管的反向击穿电压（VBR）时，PN 结迅速发生雪崩击穿，二极管进入低阻导通状态，此时大量的瞬态电流通过 TVS 二极管泄放，同时将其两端的电压钳位在预设的安全值（即钳位电压 VC），确保后端电路两端的电压始终处于安全范围内。

从技术原理来看，TVS 二极管的雪崩击穿过程具有快速、稳定的特点。其 PN 结采用了高浓度的杂质掺杂工艺，形成了较窄的耗尽层，当反向电压达到击穿电压时，耗尽层内的载流子在强电场作用下获得足够能量，与晶格原子发生碰撞电离，产生大量新的载流子，形成雪崩倍增效应，使二极管的反向电阻迅速下降，实现快速导通。此外，TVS 二极管的芯片设计中还加入了均匀的结面结构与散热优化，确保在吸收瞬态功率时，芯片温度不会超过安全阈值，避免因过热导致器件损坏，同时保证击穿过程的均匀性，防止局部过热引发的性能失效。

瞬变抑制二极管的关键参数与性能指标

在实际应用中，准确理解 TVS 二极管的关键参数是实现有效防护的前提。这些参数不仅决定了 TVS 二极管的防护能力，也直接影响其与电路的匹配性。以下是几个核心参数的详细解析：

1. 反向击穿电压（VBR）

反向击穿电压是指 TVS 二极管在反向偏置状态下，开始发生雪崩击穿时的电压值，通常在特定的测试电流（如 1mA）下测量。该参数的选择需根据被保护电路的最大正常工作电压确定，一般要求 TVS 二极管的反向击穿电压高于电路的最大正常工作电压，以避免在正常工作状态下发生误击穿，同时又要接近电路的最大耐受电压，确保在过电压出现时能够及时响应。例如，对于工作电压为 12V 的直流电路，通常选择反向击穿电压在 14V-16V 范围内的 TVS 二极管，以实现可靠防护。

2. 钳位电压（VC）

钳位电压是指 TVS 二极管在导通状态下，通过规定的峰值脉冲电流（IPP）时两端的电压值，它是衡量 TVS 二极管防护效果的关键指标。后端电路的最大耐受电压必须高于 TVS 二极管的钳位电压，否则即使 TVS 二极管导通，过高的钳位电压仍可能对电路造成损坏。在选型过程中，需结合电路的最大耐受电压与 TVS 二极管的钳位电压曲线，确保在不同脉冲电流强度下，钳位电压均处于安全范围。此外，钳位电压与反向击穿电压的比值（VC/VBR）也是重要的性能指标，比值越小，说明 TVS 二极管的电压钳位能力越强，防护效果越优。

3. 峰值脉冲电流（IPP）

峰值脉冲电流是指 TVS 二极管在规定的脉冲宽度（通常为 8/20μs 或 10/1000μs）内能够安全承受的最大反向脉冲电流。该参数直接决定了 TVS 二极管的瞬态功率吸收能力，其数值需根据电路中可能出现的最大瞬态电流确定。若实际瞬态电流超过峰值脉冲电流，TVS 二极管可能因过流而烧毁，失去防护能力。在工程设计中，通常需通过电磁兼容（EMC）测试或电路仿真，估算电路中可能出现的瞬态电流峰值，再选择峰值脉冲电流与之匹配的 TVS 二极管型号。

4. 结电容（CJ）

结电容是指 TVS 二极管在反向截止状态下，PN 结形成的电容，其数值与二极管的结构、面积及掺杂浓度相关。对于高频电路（如射频通信电路），结电容过大会对信号传输产生影响，导致信号衰减或失真，因此在这类场景中需选择低结电容的 TVS 二极管（通常结电容小于 10pF）。而在低频电路（如电源电路）中，结电容的影响较小，可优先考虑瞬态功率与钳位电压等参数。

瞬变抑制二极管的选型方法与应用场景

TVS 二极管的选型需遵循 “按需匹配、兼顾性能” 的原则，结合被保护电路的工作电压、电流特性、环境条件及防护需求，进行系统性的参数匹配。以下是具体的选型步骤：

首先，确定电路的最大正常工作电压（Vmax），以此为基础选择反向击穿电压（VBR）。一般要求 VBR 的最小值大于 Vmax，且 VBR 的最大值小于电路的最大耐受电压（Vlimit），确保在正常工作时 TVS 二极管不导通，过电压时能及时击穿。例如，对于 Vmax=5V 的电路，若 Vlimit=7V，可选择 VBR 范围为 5.5V-6.5V 的 TVS 二极管。

其次，根据电路中可能出现的瞬态电流峰值（Itrans），选择峰值脉冲电流（IPP）大于 Itrans 的型号，同时结合脉冲宽度参数（如 8/20μs），确保 TVS 二极管在瞬态过程中不损坏。若无法准确测量 Itrans，可参考相关行业标准（如 IEC 61000-4-5）中对不同环境下瞬态电流的规定，选择具有一定余量的 IPP 参数。

再次，根据电路的工作频率选择合适的结电容（CJ）。高频信号电路需选择低 CJ 型号，避免信号干扰；低频电源电路可放宽 CJ 要求，优先保证瞬态功率性能。同时，需考虑 TVS 二极管的封装形式，根据电路板的空间布局与散热条件，选择贴片式（如 SOD-123、SMB）或插件式（如 DO-41、DO-201）封装，确保安装便利性与散热可靠性。

在应用场景方面，TVS 二极管的身影遍布多个领域：

• 消费电子领域：在智能手机、笔记本电脑的电源接口、USB 端口中，TVS 二极管用于防护插拔过程中产生的静电放电（ESD）与电压脉冲，避免主板芯片损坏；
• 工业控制领域：在 PLC（可编程逻辑控制器）、传感器模块中，TVS 二极管用于抵御工业环境中的电磁干扰（EMI）与电源波动，保障设备的稳定运行；
• 通信设备领域：在基站、路由器的信号端口与电源电路中，TVS 二极管用于防护雷电感应产生的过电压，防止通信中断或设备烧毁；
• 汽车电子领域：在汽车的车载娱乐系统、发动机控制单元（ECU）中，TVS 二极管用于应对汽车启动时的电压冲击与线路干扰，提升车载电子的可靠性。

瞬变抑制二极管的使用注意事项与维护要点

尽管 TVS 二极管具备出色的防护性能，但在实际使用过程中，若操作不当或维护不及时，仍可能导致防护失效。以下是需要注意的关键事项：

在电路设计阶段，需合理布局 TVS 二极管的安装位置。TVS 二极管应尽可能靠近被保护元器件或干扰源（如电源接口、信号端口），缩短电流路径，减少线路阻抗对瞬态电流泄放的影响。同时，TVS 二极管的接地线路需采用粗导线，降低接地电阻，确保瞬态电流能够快速、顺畅地泄放至大地，避免因接地不良导致钳位电压升高，影响防护效果。

在焊接工艺方面，需严格控制焊接温度与时间。TVS 二极管的芯片对温度较为敏感，过高的焊接温度（如超过 260℃）或过长的焊接时间（如超过 10 秒）可能导致芯片损坏或性能衰减。因此，在焊接过程中需遵循器件 datasheet 中的焊接参数要求，采用回流焊或波峰焊工艺时，需进行温度曲线测试，确保焊接过程的安全性。

在维护过程中，需定期对 TVS 二极管的性能进行检测。可通过万用表测量 TVS 二极管的反向漏电流，若漏电流显著增大（如超过 datasheet 规定值的 10 倍），则说明器件可能已出现老化或损坏，需及时更换。此外，在设备遭遇过电压冲击后，即使设备仍能正常运行，也需对 TVS 二极管进行专项检测，因为单次强冲击可能导致器件内部出现隐性损伤，若不及时更换，后续再次遭遇过电压时可能失去防护能力。

瞬变抑制二极管凭借快速的响应速度、稳定的钳位性能与强大的瞬态功率吸收能力，成为电子电路过压防护的核心元器件。从基础定义到工作原理，从关键参数到选型应用，每一个环节的精准把控都直接影响防护效果的实现。在电子设备朝着小型化、高精度、高可靠性发展的背景下，TVS 二极管的技术创新与应用优化将持续发挥重要作用，为各类电路系统构建坚实的防护屏障，保障电子设备在复杂环境下的稳定运行，推动电子产业的持续健康发展。
