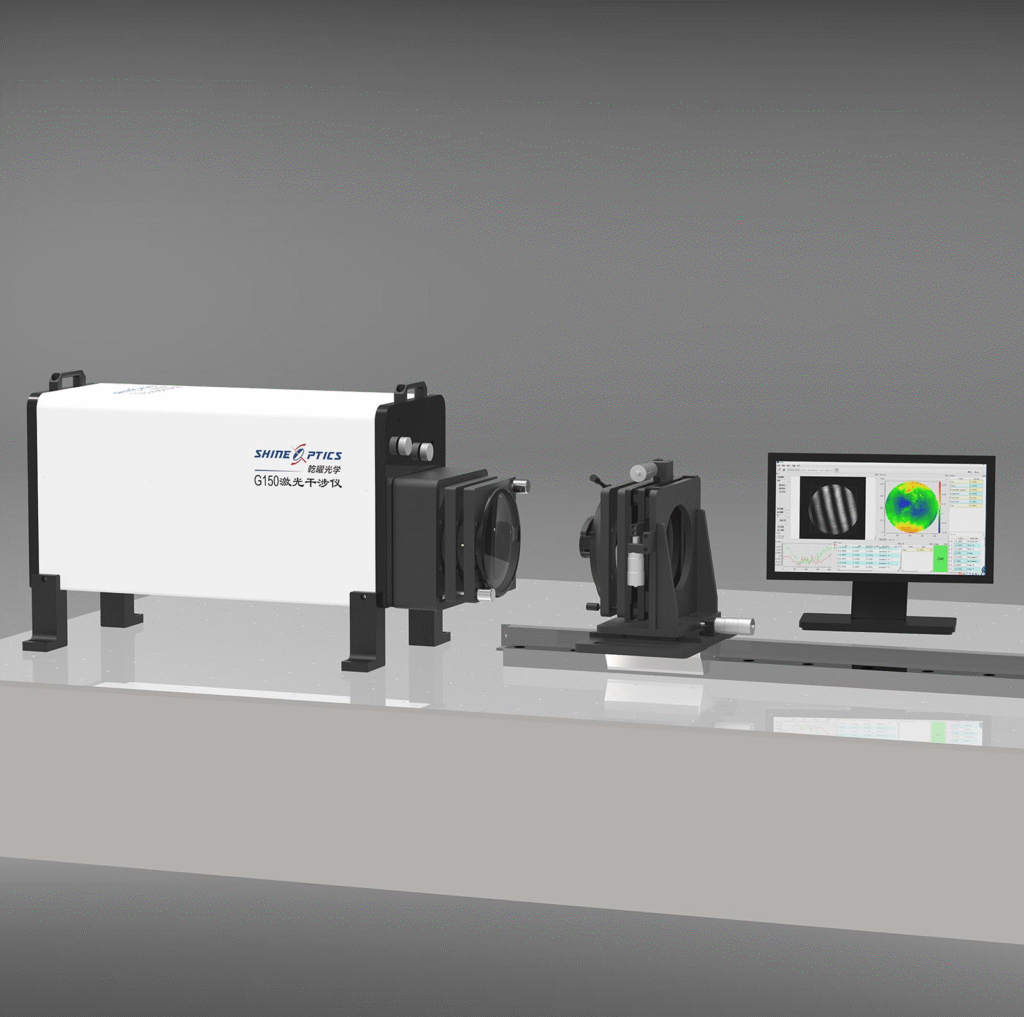

激光干涉仪是干什么的，使用注意事项有哪些

激光干涉仪作为现代工业与科研领域中实现高精度测量的关键设备，凭借其独特的光学原理和稳定的性能表现，在机械制造、航空航天、微电子等多个重要领域发挥着不可替代的作用。其核心价值在于能够以纳米级甚至亚纳米级的精度，对物体的位移、角度、平面度、直线度等几何参数进行精确检测，为高端装备的研发、生产与质量控制提供可靠的数据支撑。

激光干涉仪的基本工作原理

激光干涉仪的工作基础源于物理学中的光的干涉现象，即两束或多束具有相干性的光在空间中相遇时，会因光程差的存在而产生明暗交替的干涉条纹。这类设备通常以激光作为光源，激光具有高度的单色性、相干性和方向性，这三大特性确保了干涉条纹的稳定性和可测量性，是实现高精度测量的前提条件。

在具体工作过程中，激光干涉仪首先通过激光发射器产生一束稳定的激光光束。这束激光随后进入分光镜，分光镜会将原始光束分为两束：一束为测量光束，沿预设路径射向安装在被测物体上的反射镜；另一束为参考光束，射向固定不动的参考反射镜。两束光分别经对应反射镜反射后，会再次回到分光镜并重新汇合。

由于测量光束的传播路径会随着被测物体的位移而发生变化，而参考光束的传播路径始终保持不变，因此两束光汇合时会产生稳定的干涉条纹。干涉条纹的数量和移动方向与被测物体的位移量直接相关，通过高精度的光电探测器对干涉条纹进行实时采集和计数，再结合激光的波长等已知参数，即可通过相应的计算公式精确计算出被测物体的位移量。

除位移测量外，激光干涉仪还可通过特殊的光学结构设计实现角度、平面度、直线度等多种几何参数的测量。例如，在角度测量中，可通过将激光光束投射到角反射镜上，利用角反射镜的旋转引起干涉条纹的变化来计算旋转角度；在平面度测量中，则可通过扫描的方式获取被测平面不同位置的干涉信息，进而重构出平面的形状并评估其平面度误差。

激光干涉仪的核心组成部件

激光干涉仪是由多个高精度部件协同工作构成的复杂测量系统，每个核心部件的性能都直接影响着整个系统的测量精度和稳定性。了解这些核心部件的功能和特点，对于正确使用和维护激光干涉仪具有重要意义。

（一）激光发射器

激光发射器是激光干涉仪的光源装置，其主要功能是产生满足测量要求的激光光束。目前，激光干涉仪中最常用的激光类型为氦氖激光，这种激光的波长稳定性极高，在常温常压下，其波长值约为 632.8 纳米，且受外界环境因素（如温度、气压）的影响较小，能够为测量提供稳定的基准。

为进一步提高波长的稳定性，高端激光干涉仪的激光发射器通常还配备了波长稳定系统，该系统可通过实时监测激光的波长变化，并对激光管的工作参数进行微调，从而将波长波动控制在极低的范围内。此外，激光发射器还需保证输出激光光束的方向性和光斑质量，避免因光束发散或光斑畸变导致干涉条纹质量下降，影响测量精度。

（二）分光与反射系统

分光与反射系统由分光镜、参考反射镜和测量反射镜组成，是实现光束分割、传播和反射的关键部分。分光镜通常采用半透明半反射的光学镀膜技术制成，能够将激光发射器输出的原始光束按一定比例精确分割为测量光束和参考光束，且两束光的相位关系需保持稳定，以确保后续干涉现象的可重复性。

参考反射镜一般固定安装在干涉仪的基座上，其位置和角度在测量过程中保持不变，用于提供稳定的参考光程。为保证参考光束的反射精度，参考反射镜通常采用高精度的平面反射镜或角反射镜，平面反射镜的平面度误差需控制在纳米级别，角反射镜则需保证其两个反射面的夹角精度，以确保反射光束能够沿原路径返回。

测量反射镜则安装在被测物体上，随被测物体的运动而同步移动或旋转，其运动状态直接决定了测量光束的光程变化。与参考反射镜类似，测量反射镜也需具备极高的精度和稳定性，同时还需根据被测物体的运动形式（如直线运动、旋转运动）选择合适的类型，如平面反射镜适用于直线位移测量，角反射镜适用于角度测量或复杂运动轨迹的测量。

（三）光电探测与信号处理系统

光电探测与信号处理系统是激光干涉仪实现干涉条纹采集、分析和计算的核心部分，主要由光电探测器、信号放大器、数据采集卡和计算机组成。光电探测器通常采用光电二极管或光电倍增管，其功能是将干涉条纹的光强变化转换为相应的电信号，由于干涉条纹的光强变化通常较为微弱，因此需要通过信号放大器对电信号进行放大处理，以提高信号的信噪比。

放大后的电信号会被传输至数据采集卡，数据采集卡按照预设的采样频率对电信号进行实时采集，并将模拟信号转换为数字信号后传输至计算机。计算机中的专用软件会对采集到的数字信号进行进一步处理，包括干涉条纹的计数、相位分析、误差补偿等。例如，在条纹计数过程中，软件会通过特定的算法识别条纹的移动方向和数量，避免因外界干扰导致的计数错误；在误差补偿过程中，软件会根据预先测量的环境参数（如温度、气压、湿度）对激光波长进行修正，以消除环境因素对测量结果的影响。

激光干涉仪的主要应用领域

激光干涉仪凭借其卓越的测量精度和广泛的适应性，已被广泛应用于多个领域，为各行业的技术升级和产品质量提升提供了有力支持。不同领域对激光干涉仪的测量参数和精度要求有所不同，其应用方式也存在一定差异。

（一）机械制造领域

在机械制造领域，激光干涉仪主要用于数控机床、加工中心等高端机床的精度校准和性能检测。数控机床的定位精度、重复定位精度和反向间隙等参数直接影响着加工零件的精度，而激光干涉仪能够以极高的精度对这些参数进行测量。

例如，在数控机床的定位精度校准中，技术人员会将测量反射镜安装在机床的运动轴上，通过激光干涉仪测量运动轴在不同位置的实际位移值，并与机床的指令位移值进行对比，从而得出定位误差曲线。根据定位误差曲线，技术人员可通过机床的参数补偿功能对误差进行修正，使机床的定位精度达到设计要求。此外，激光干涉仪还可用于检测机床运动轴的直线度误差、垂直度误差等，为机床的安装调试和维护保养提供重要依据。

除机床校准外，激光干涉仪还可用于精密零部件的尺寸测量。对于一些形状复杂、精度要求极高的零部件（如航空发动机叶片、精密齿轮），传统的测量工具（如千分尺、百分表）已无法满足测量需求，而激光干涉仪可通过非接触式测量的方式，避免对零部件表面造成损伤，同时实现高精度的尺寸测量，确保零部件的加工质量符合设计标准。

（二）航空航天领域

航空航天领域对产品的精度和可靠性要求极为苛刻，激光干涉仪在该领域的应用主要集中在航天器部件的研发、生产和测试过程中。航天器的姿态控制系统、推进系统等关键部件的精度直接关系到航天器的飞行安全和任务完成质量，而激光干涉仪能够为这些部件的精度检测提供可靠保障。

在航天器姿态控制系统的研发中，激光干涉仪可用于测量陀螺仪、加速度计等传感器的精度参数。例如，陀螺仪的漂移误差是影响航天器姿态控制精度的重要因素，通过激光干涉仪测量陀螺仪旋转过程中的角度变化，可精确计算出其漂移误差，并为传感器的优化设计提供数据支持。此外，激光干涉仪还可用于航天器结构件的变形测量，在航天器的地面测试中，通过对结构件施加不同的载荷，利用激光干涉仪测量结构件的微小变形，可评估结构件的强度和刚度性能，确保其在太空环境中能够正常工作。

在航空发动机的生产过程中，激光干涉仪也发挥着重要作用。航空发动机的涡轮叶片、燃烧室等部件的尺寸精度和形状精度要求极高，激光干涉仪可用于这些部件的尺寸测量和形状检测，确保部件的加工精度符合设计要求。同时，激光干涉仪还可用于航空发动机的装配精度检测，如测量发动机转子与定子之间的间隙，确保发动机的正常运转和高效性能。

（三）微电子领域

微电子领域的核心产品是集成电路（芯片），芯片的制造过程对精度的要求达到了纳米级别，激光干涉仪在该领域的应用主要体现在半导体制造设备的精度校准和芯片检测过程中。

半导体制造设备（如光刻机、刻蚀机）是芯片制造的核心装备，其定位精度和运动精度直接决定了芯片的制程水平。光刻机需要将光刻图案精确地投影到晶圆上，其定位精度需控制在几纳米甚至亚纳米级别，而激光干涉仪是实现光刻机高精度定位校准的关键工具。通过激光干涉仪对光刻机的工作台运动精度进行测量和校准，可确保工作台在运动过程中的位移误差控制在允许范围内，从而保证光刻图案的投影精度。

在芯片检测过程中，激光干涉仪可用于芯片表面形貌的测量。芯片表面的平整度、线宽等参数对芯片的性能有着重要影响，通过激光干涉仪的非接触式测量方式，可精确获取芯片表面的形貌信息，评估芯片的制造质量。此外，激光干涉仪还可用于检测芯片封装过程中的封装精度，确保芯片与封装基板之间的连接可靠性。

激光干涉仪的使用注意事项与校准维护

激光干涉仪作为高精度测量设备，其测量结果易受外界环境因素和使用操作方式的影响，同时，定期的校准和维护对于保证设备的长期稳定运行至关重要。因此，在使用激光干涉仪的过程中，需严格遵守相关的使用规范，并建立完善的校准维护体系。

（一）使用注意事项

1. 环境控制：激光干涉仪的测量精度对环境条件较为敏感，温度、气压、湿度、振动和空气湍流等因素均可能导致测量误差。因此，在使用激光干涉仪进行测量时，需将测量环境的温度控制在（20±0.5）℃范围内，气压控制在标准大气压附近，湿度控制在 40%~60% 之间。同时，需避免测量环境中存在明显的振动源（如机床、风机），可通过安装减振垫或选择合适的测量时间来减少振动的影响；此外，还需避免空气湍流的影响，可通过使用防风罩或在密闭环境中进行测量来保证测量环境的稳定性。
2. 光路调整：光路调整是激光干涉仪使用过程中的关键环节，光路调整的精度直接影响干涉条纹的质量和测量结果的准确性。在调整光路时，需确保激光光束能够准确地通过分光镜、反射镜等光学部件，且两束光（测量光束和参考光束）在汇合时能够保持良好的相干性。具体操作时，可通过观察干涉条纹的清晰度和稳定性来判断光路是否调整到位，若干涉条纹模糊或不稳定，需重新调整光学部件的位置和角度，直至干涉条纹清晰、稳定。
3. 非接触测量：激光干涉仪通常采用非接触式测量方式，在测量过程中需确保测量反射镜与被测物体之间的安装牢固且无相对运动，同时需避免测量光束与其他物体发生干涉。此外，需注意被测物体表面的清洁度，若被测物体表面存在油污、灰尘等杂质，可能会影响测量反射镜的反射效果，导致干涉条纹质量下降，因此在测量前需对被测物体表面进行清洁处理。

（二）校准与维护

1. 定期校准：为保证激光干涉仪的测量精度，需按照相关标准和规范对设备进行定期校准。校准周期通常根据设备的使用频率和使用环境来确定，一般为 1 年～2 年。校准内容主要包括激光波长的校准、光电探测器灵敏度的校准、测量精度的校准等。校准工作需由具备相应资质的专业机构或人员进行，校准完成后需出具校准证书，若发现设备存在精度偏差，需及时进行调整或维修。
2. 日常维护：日常维护是延长激光干涉仪使用寿命、保证设备性能稳定的重要措施。在日常使用过程中，需注意对设备的光学部件进行保护，避免光学部件受到碰撞、划伤或污染。若光学部件表面存在灰尘，可使用专用的镜头纸或吹气球进行清洁，切勿使用普通纸巾或抹布擦拭，以免损伤光学镀膜。

同时，需定期对设备的电气系统进行检查，包括电源、电缆、连接器等部件的连接是否牢固，有无松动、老化等现象。此外，还需定期对设备的软件系统进行更新和维护，确保软件的正常运行和功能的完整性。在设备长期不使用时，需将设备存放在干燥、通风、避光的环境中，并定期进行通电检查，以防止设备因长期闲置而出现故障。

激光干涉仪作为精密测量领域的核心技术工具，其高精度、高稳定性的特点使其在现代工业和科研中占据着重要地位。通过深入了解其工作原理、核心组成部件、应用领域以及使用注意事项与校准维护方法，能够更好地发挥激光干涉仪的性能优势，为各行业的发展提供更精准、可靠的测量支持。在未来的技术发展中，随着光学技术、电子技术和计算机技术的不断进步，激光干涉仪的测量精度和功能还将不断提升，其应用范围也将进一步扩大，为更多领域的技术创新和产业升级贡献力量。
