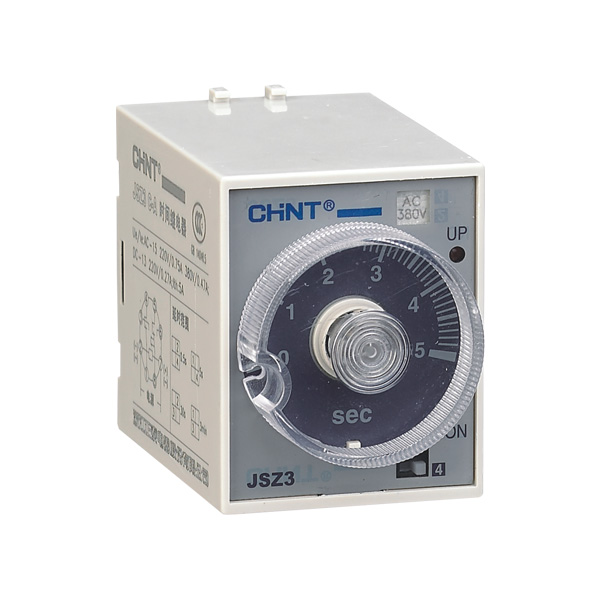

时间继电器的原理类型与应用

在工业自动化控制与电气设备运行过程中，诸多场景需要电路按照预设时间实现开关动作，而时间继电器正是满足这一需求的核心电气元件。它能够接收触发信号后，经过特定延时再输出控制指令，从而协调不同电路模块的工作顺序，保障设备稳定、高效运行。无论是家用电器的定时功能，还是大型工业生产线的工序衔接，时间继电器都发挥着不可替代的作用，其性能优劣直接影响整个控制系统的可靠性与精准度。

时间继电器的工作原理

时间继电器的本质是一种具有延时功能的控制继电器，其工作过程主要围绕 “信号接收 – 延时处理 – 指令输出” 三个核心环节展开。当外界触发信号（如电压、电流变化或机械动作）传递至时间继电器的输入端子时，内部的延时机构开始启动。不同类型的时间继电器采用不同的延时原理，例如电磁式时间继电器依靠电磁线圈产生的磁场驱动衔铁缓慢动作，通过调整铁芯与衔铁之间的空气隙或阻尼片来控制延时时间；电子式时间继电器则利用电容充电放电过程中电压的变化，配合三极管、集成电路等电子元件实现精确延时，再由执行机构（如触点）完成电路的通断切换。

在整个工作周期中，时间继电器需同时满足两个关键要求：一是延时精度需符合实际应用场景的误差范围，工业领域通常要求延时误差不超过设定值的 ±5%，部分精密设备甚至需控制在 ±1% 以内；二是具备稳定的触发响应能力，避免因外界电压波动、温度变化等干扰因素导致延时异常。为实现这两点，时间继电器的内部电路会加入稳压模块、抗干扰电容以及温度补偿元件，确保在不同工作环境下都能保持稳定性能。

时间继电器的核心结构与类型划分

从结构组成来看，时间继电器主要由输入电路、延时机构、执行机构和输出电路四部分构成。输入电路负责接收外部触发信号，并将其转换为适合内部电路处理的电信号；延时机构是时间继电器的核心，决定了延时方式与精度；执行机构通常由触点组构成，当延时结束后，触点会根据预设逻辑实现闭合或断开；输出电路则将执行机构的动作传递给外部控制电路，完成时序控制功能。

根据延时机构的不同，时间继电器可划分为多个常见类型，每种类型都有其独特的适用场景。电磁式时间继电器依靠电磁感应原理实现延时，结构简单、成本较低，但延时范围较窄（通常在 0.1 秒至数十秒），且精度易受环境温度影响，多用于对延时精度要求不高的场合，如普通电动机的星三角启动控制。电子式时间继电器采用电子元件实现延时，延时范围广（可从毫秒级到数小时），精度高，还可通过旋钮或数字按键直接调整延时时间，目前已广泛应用于工业自动化生产线、智能家电等领域。

此外，还有空气阻尼式时间继电器（利用空气通过小孔的阻尼作用实现延时）、电动机式时间继电器（通过微型电动机带动减速齿轮组实现长时间延时）等类型。空气阻尼式时间继电器结构简单、价格低廉，但延时精度受气压、温度影响较大；电动机式时间继电器延时范围极广（可达数小时），精度较高，但体积较大、成本较高，多用于需要长时间延时的场合，如路灯控制系统的定时开关。

时间继电器的选型要点

在实际应用中，正确选型是确保时间继电器发挥最佳性能的关键，需从多个维度综合考量。首先是延时范围与精度，需根据控制需求确定所需的延时区间，同时结合场景对精度的要求选择合适类型。例如，在精密机床的工序控制中，需选择延时精度在 ±1% 以内的电子式时间继电器；而在普通照明电路的定时控制中，电磁式或空气阻尼式时间继电器即可满足需求。

其次是输入与输出参数，需确保时间继电器的输入电压、电流与外部触发电路匹配，避免因电压不兼容导致元件损坏。输出电路的触点容量也需重点关注，触点的额定电压、额定电流需大于外部控制电路的实际工作电压与电流，防止触点因过载烧毁。例如，控制功率较大的电动机时，需选择触点额定电流在 10A 以上的时间继电器，并配合接触器使用，以保护触点不受过大电流冲击。

环境适应性也是选型时不可忽视的因素。不同应用场景的温度、湿度、振动等环境条件差异较大，需选择符合相应环境标准的时间继电器。如在高温车间使用时，需选择耐温范围在 – 20℃至 + 85℃以上的产品；在潮湿环境（如食品加工车间）中，需选择防护等级达到 IP65 以上的防水防潮型时间继电器；在振动较大的场合（如工程机械），则需选择具备抗振动性能的产品，避免内部元件松动导致故障。

此外，安装方式与辅助功能也需根据实际需求选择。时间继电器常见的安装方式有导轨安装、面板安装和螺钉固定安装，需结合控制柜的结构选择合适方式；部分高端电子式时间继电器还具备延时状态指示、故障报警、多段延时设定等辅助功能，可根据控制系统的复杂程度选择是否需要这些功能。

时间继电器的安装与维护

正确的安装与定期维护能够延长时间继电器的使用寿命，保障控制系统稳定运行。在安装过程中，需遵循相关规范，确保安装牢固、接线正确。首先，安装位置应避免靠近强磁场设备（如大型变压器、接触器），防止磁场干扰导致延时精度下降；同时需远离高温热源、潮湿区域及粉尘较多的环境，避免元件老化或短路。

接线时需仔细核对产品说明书，区分输入端子、输出端子及公共端子，确保正负极或相线、零线连接正确，避免因接线错误导致内部电路烧毁。对于电子式时间继电器，还需注意电源电压的极性，部分产品仅支持单向电压输入，反向接线会直接损坏元件。安装完成后，需进行通电测试，检查触发信号接收是否正常、延时时间是否准确、触点动作是否可靠，确认无误后方可投入正式使用。

在日常维护中，需定期对时间继电器进行检查与清洁。首先检查外观是否存在破损、变形，接线端子是否松动、氧化，若发现端子氧化，需用细砂纸打磨干净并重新紧固；其次，对于电磁式或空气阻尼式时间继电器，需定期检查内部机构是否灵活，有无卡滞现象，可适当添加少量润滑油保持机构顺畅；对于电子式时间继电器，需检查指示灯是否正常，若指示灯不亮或闪烁异常，可能是内部电路故障，需及时更换元件。

此外，还需定期进行延时精度校准，可使用专业的时间测量仪器（如秒表、示波器）对时间继电器的延时时间进行检测，若发现精度超出允许范围，需根据产品说明书进行调整。对于长期运行的时间继电器，建议每 1-2 年进行一次全面检测，及时更换老化的元件（如电容、触点），防止因元件失效导致控制系统故障。

时间继电器的典型应用场景

时间继电器的应用场景覆盖工业、民用、交通等多个领域，在各类控制系统中承担着时序协调的重要角色。在工业自动化领域，时间继电器是生产线工序控制的核心元件之一。例如，在汽车零部件组装生产线上，需通过时间继电器控制机械臂的动作间隔，确保上一道工序完成后，下一道工序才开始执行，避免工序冲突导致产品损坏；在塑料成型设备中，时间继电器用于控制加热、保压、冷却等阶段的时间，确保塑料制品的成型质量。

在电动机控制领域，时间继电器常用于电动机的启动控制。以星三角启动为例，启动初期，时间继电器控制星形连接的触点闭合，使电动机以低电压启动，避免启动电流过大冲击电网；经过预设延时（通常为 5-10 秒）后，时间继电器动作，断开星形连接触点，闭合三角形连接触点，电动机切换至正常运行状态，整个过程实现平稳启动，保护电动机与电网安全。

在民用领域，时间继电器的应用也十分广泛。智能电饭煲通过时间继电器控制加热阶段与保温阶段的切换，当米饭煮熟后，时间继电器触发，将加热模式切换为保温模式，防止米饭煮糊；全自动洗衣机的注水、洗涤、漂洗、脱水等工序，均通过时间继电器设定各阶段的运行时间，实现自动化控制；在家庭安防系统中，时间继电器可设定门窗传感器的延时报警功能，避免因短暂开门关门导致误报警。

在交通领域，时间继电器用于交通信号灯的时序控制。通过设定不同的延时时间，控制红灯、绿灯、黄灯的切换间隔，确保路口交通有序通行；在铁路信号系统中，时间继电器用于控制道岔转换、信号机切换的时序，保障列车运行安全。此外，在新能源领域，时间继电器还用于电动汽车充电系统的定时控制，可设定充电开始与结束时间，实现错峰充电，降低用电成本。

作为实现电路时序控制的关键元件，时间继电器凭借其灵活的延时功能、稳定的性能，在工业生产、民用设备、交通控制等多个领域发挥着重要作用。从结构简单的电磁式时间继电器到精度更高的电子式时间继电器，其技术发展始终围绕着 “更广的延时范围、更高的精度、更强的环境适应性” 不断推进。在实际应用中，需结合控制需求正确选型，严格按照规范安装与维护，才能充分发挥时间继电器的性能，保障控制系统的稳定运行。随着电气控制技术的不断进步，时间继电器将进一步与智能化、数字化技术融合，为各类控制系统提供更精准、更可靠的时序控制解决方案，助力各行各业实现更高水平的自动化与智能化发展。
