翻板液位计是什么原理以及选型注意事项

在工业生产流程中，液位监测是保障设备安全运行、优化生产效率的关键环节。翻板液位计作为一种结构稳定、测量可靠的液位检测设备，凭借直观的显示效果和较强的环境适应性，被广泛应用于石油、化工、水处理、食品加工等多个领域。其核心价值在于能够实时反映容器内液体介质的液位变化，为操作人员提供清晰的可视化数据，同时满足不同工况下对液位测量精度和稳定性的要求。

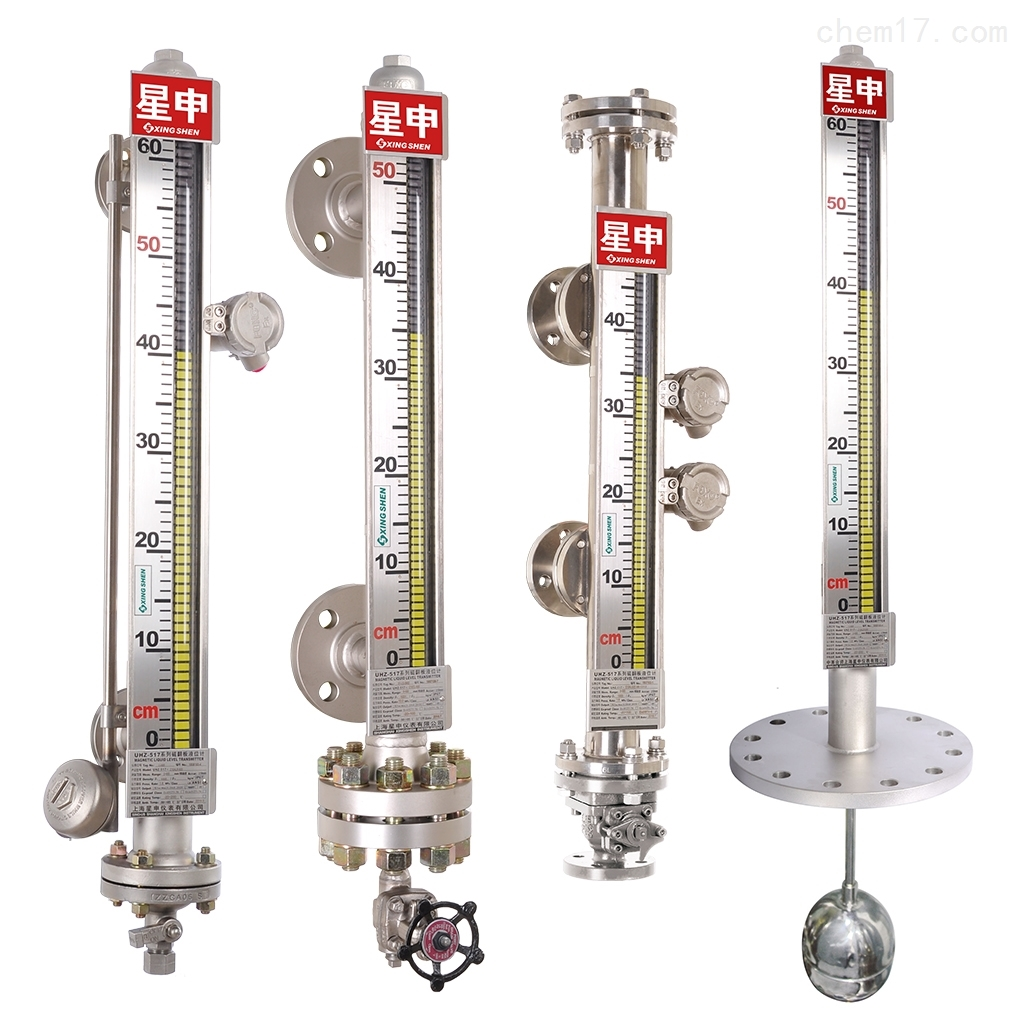

翻板液位计的工作原理与核心组件

翻板液位计基于浮力原理和杠杆传动机制实现液位测量，整个系统由测量筒、浮子、连杆机构、翻板指示器及辅助部件构成。测量筒通常与被测容器通过法兰连接，形成连通器结构，确保筒内液体液位与容器内液位保持一致。浮子作为感知液位变化的核心元件，根据液体密度选择合适的材质和尺寸，使其能够漂浮在液面上并随液位升降同步移动。

浮子的升降运动通过连杆机构传递至翻板指示器。翻板指示器由一系列可翻转的薄金属片组成，这些金属片在初始状态下呈现统一颜色（通常为白色），当连杆机构带动触发部件接触金属片时，金属片会翻转并显示另一颜色（通常为红色）。通过观察翻板指示器上颜色变化的位置，操作人员可直接读取当前液位高度，实现可视化监测。部分先进的翻板液位计还会集成磁控开关或液位变送器，不仅能实现液位报警功能，还可将液位信号转换为标准电信号（如 4-20mA），传输至控制系统，满足自动化生产的需求。

相较于其他液位测量设备，翻板液位计的工作原理具有明显优势。其无需依赖电力驱动即可实现本地显示，在断电情况下仍能正常工作，提高了设备运行的可靠性；同时，测量过程不受液体粘度、腐蚀性等特性影响，只要选择合适的材质（如不锈钢、聚四氟乙烯等），就能适应多种恶劣工况，降低维护成本。

翻板液位计的选型要点与技术参数

正确选型是确保翻板液位计发挥最佳性能的前提，需结合被测介质特性、工况条件及测量要求综合考量。首先应明确被测介质的物理化学性质，包括密度、粘度、腐蚀性、是否含有杂质等。例如，对于强腐蚀性介质（如盐酸、硫酸），需选择具有耐腐蚀涂层或采用特种合金材质的测量筒和浮子，避免设备因腐蚀损坏影响测量精度；对于含有大量杂质的液体，应选用大口径测量筒，并配备排污口，防止杂质堵塞影响浮子正常升降。

工况条件方面，需重点关注被测容器的工作压力、温度及液位波动范围。翻板液位计的测量筒和法兰需满足容器的压力等级要求，通常工作压力范围为常压至 6.4MPa，特殊定制产品可适应更高压力环境；工作温度则需根据介质温度选择合适的材质，普通碳钢材质适用于 – 20℃至 200℃，高温工况需选用耐热合金或陶瓷材质。此外，若容器内液位波动较大（如搅拌罐、反应釜），应在测量筒入口处设置缓冲装置，减少液位波动对浮子的冲击，保证测量稳定。

测量精度和量程是选型的关键技术参数。翻板液位计的测量精度通常为 ±5mm 至 ±10mm，部分高精度产品可达到 ±2mm，需根据生产工艺对液位控制的精度要求选择；量程则需根据容器的实际液位高度确定，常规量程范围为 300mm 至 6000mm，超过 6000mm 的量程可通过多节测量筒拼接实现。同时，还需考虑安装方式（如侧装式、顶装式），侧装式适用于容器侧面有安装空间的场景，顶装式则适用于容器顶部安装或底部无法安装的情况，确保设备安装便捷且不影响生产操作。

翻板液位计的安装与调试规范

翻板液位计的安装质量直接影响测量精度，需严格遵循安装规范，避免因安装不当导致测量误差。安装前需对设备进行外观检查，确认测量筒、浮子、翻板指示器等部件无损坏，连接法兰密封面平整无划痕。侧装式翻板液位计安装时，需保证测量筒与容器壁垂直，法兰连接时应均匀拧紧螺栓，防止密封不严导致介质泄漏；顶装式翻板液位计则需确保测量筒垂直插入容器内，浮子与筒壁无摩擦，避免影响浮子升降灵活性。

安装过程中还需注意与容器连通管的设置。连通管应采用与测量筒相同口径的管道，长度不宜过长（建议不超过 3 米），且管道走向应避免出现 U 型弯，防止介质滞留影响液位同步；若容器内介质易结晶或凝固，需在连通管和测量筒外设置伴热装置（如蒸汽伴热、电伴热），伴热温度需控制在介质凝固点以上，确保介质流动顺畅。此外，翻板指示器应安装在便于操作人员观察的位置，高度以操作人员站立时平视可见为宜，若安装位置较高，需配备平台或加装远程视频监控设备，方便液位监测。

调试工作需在设备安装完成后、正式投用前进行。首先打开容器与测量筒的连通阀，缓慢注入介质，观察浮子是否随液位升降正常移动，翻板指示器颜色变化是否连续、准确，若出现翻板卡滞或颜色不翻转的情况，需检查连杆机构是否松动，调整浮子位置或更换翻板部件；其次，通过标准液位计（如玻璃管液位计）对翻板液位计的测量精度进行校准，若存在误差，可通过调整连杆长度或更换不同密度的浮子进行修正；最后，对于带有液位报警或远传功能的设备，需测试报警信号是否准确触发，远传信号与实际液位是否一致，确保自动化功能正常运行。

翻板液位计的日常维护与故障处理

定期维护是延长翻板液位计使用寿命、保证测量可靠性的重要措施。日常维护需重点关注以下方面：一是定期清洁测量筒和翻板指示器，清除附着在筒壁上的杂质或污垢，避免影响浮子运动和翻板翻转；清洁时需先关闭连通阀，放空测量筒内介质，再用软布或专用清洁剂擦拭，禁止使用硬物刮擦筒壁。二是检查连接部位的密封情况，查看法兰密封垫片是否老化、损坏，若出现泄漏需及时更换垫片并重新紧固螺栓，防止介质泄漏造成安全隐患。三是对运动部件进行润滑，连杆机构的销轴和轴承需定期涂抹润滑油（如凡士林、专用润滑脂），减少部件磨损，保证传动顺畅。

在实际运行中，翻板液位计可能出现多种故障，需根据具体情况及时处理。常见故障包括浮子卡滞、翻板指示不准确、远传信号异常等。浮子卡滞通常由筒壁杂质堵塞、浮子变形或连杆机构卡死导致，处理时需关闭连通阀，拆卸测量筒，清理杂质或更换损坏的浮子、连杆部件；翻板指示不准确可能是由于翻板部件磨损、连杆长度偏差或浮子密度不匹配，需更换磨损的翻板，调整连杆长度或重新选择合适密度的浮子；远传信号异常则需检查液位变送器的电源、接线是否正常，若变送器损坏需及时更换，并重新校准信号输出，确保远传数据准确。

此外，还需建立设备维护档案，记录每次维护的时间、内容及故障处理情况，通过数据分析掌握设备运行规律，提前预判潜在故障，制定针对性的维护计划。例如，对于频繁出现杂质堵塞的工况，可缩短清洁周期，或在连通管入口处加装过滤器，从源头减少杂质进入测量筒，降低故障发生率。

翻板液位计的实际应用场景与案例分析

翻板液位计凭借其稳定的性能和广泛的适应性，在多个工业领域得到成熟应用。在石油化工行业，翻板液位计常用于储罐、反应釜等设备的液位监测，例如在原油储罐中，采用侧装式不锈钢翻板液位计，能够耐受原油的腐蚀性和高温环境，实时显示储罐内原油液位，配合液位变送器将信号传输至中控系统，实现原油存储量的自动化管理，避免因液位过高导致溢出或过低影响生产。

在水处理行业，翻板液位计可用于沉淀池、清水池、污水储罐等设备的液位测量。由于水处理过程中介质含有大量悬浮物和杂质，通常选用大口径测量筒并配备排污口的翻板液位计，同时采用耐腐蚀的聚四氟乙烯浮子，防止杂质堵塞和介质腐蚀；通过翻板液位计监测沉淀池液位，可及时调整进水流量，保证沉淀效果，提高水处理效率。

食品加工行业对设备材质的卫生要求较高，翻板液位计需选用符合食品级标准的材质（如 304 不锈钢、食品级橡胶密封件），避免介质污染。在果汁储罐中，顶装式翻板液位计能够精准测量果汁液位，其直观的显示效果便于操作人员控制灌装量，同时配合卫生级法兰连接，满足食品加工的卫生要求，确保产品质量安全。

翻板液位计的性能优势与应用价值总结

翻板液位计作为一种成熟的液位测量设备，其性能优势贯穿于设计、使用、维护全生命周期。在设计层面，结构简单紧凑，无复杂电子元件，降低了设备故障率；多种材质和安装方式的选择，使其能够适应不同介质和工况，提高了设备的通用性。在使用层面，本地显示直观清晰，无需专业培训即可读取液位数据，操作便捷；部分产品集成的报警和远传功能，满足了自动化生产的需求，提升了生产过程的智能化水平。在维护层面，定期维护工作简单，部件更换方便，维护成本远低于其他高精度液位测量设备，为企业节省了运营成本。

从应用价值来看，翻板液位计不仅为工业生产提供了精准的液位数据，保障了设备安全运行，还通过优化液位控制，减少了介质浪费和能源消耗，提升了生产效率和经济效益。在安全生产方面，其实时监测和报警功能能够及时发现液位异常，避免因液位过高导致泄漏或过低造成设备空转损坏，降低了安全事故发生率；在成本控制方面，稳定的运行性能和较低的维护成本，减少了设备更换和维修的费用，同时精准的液位控制有助于合理规划介质存储和使用，避免浪费。

翻板液位计以其可靠的性能、广泛的适应性和显著的应用价值，成为工业生产中液位监测的重要设备。在未来的工业发展中，随着生产工艺对液位测量要求的不断提高，翻板液位计将在材质升级、功能集成等方面持续优化，进一步满足不同行业的应用需求，为工业生产的安全、高效运行提供更有力的支持。
