控制变压器的原理与应用

控制变压器作为电力传输与转换的关键设备，始终承担着保障控制系统稳定运行的重要职责。无论是机床设备的电路控制、自动化生产线的信号调节，还是大型成套设备的电源供应，其都以精准的电压转换能力，为各类控制元件提供安全、可靠的电能支持。与普通电力变压器相比，控制变压器更侧重于小容量、高精度的电压调节，能够在复杂的工业环境中，将电网输入的高压电能转换为适配控制回路的低压电能，有效避免因电压波动对敏感电子元件造成的损坏，进而提升整个工业系统的运行稳定性与安全性。

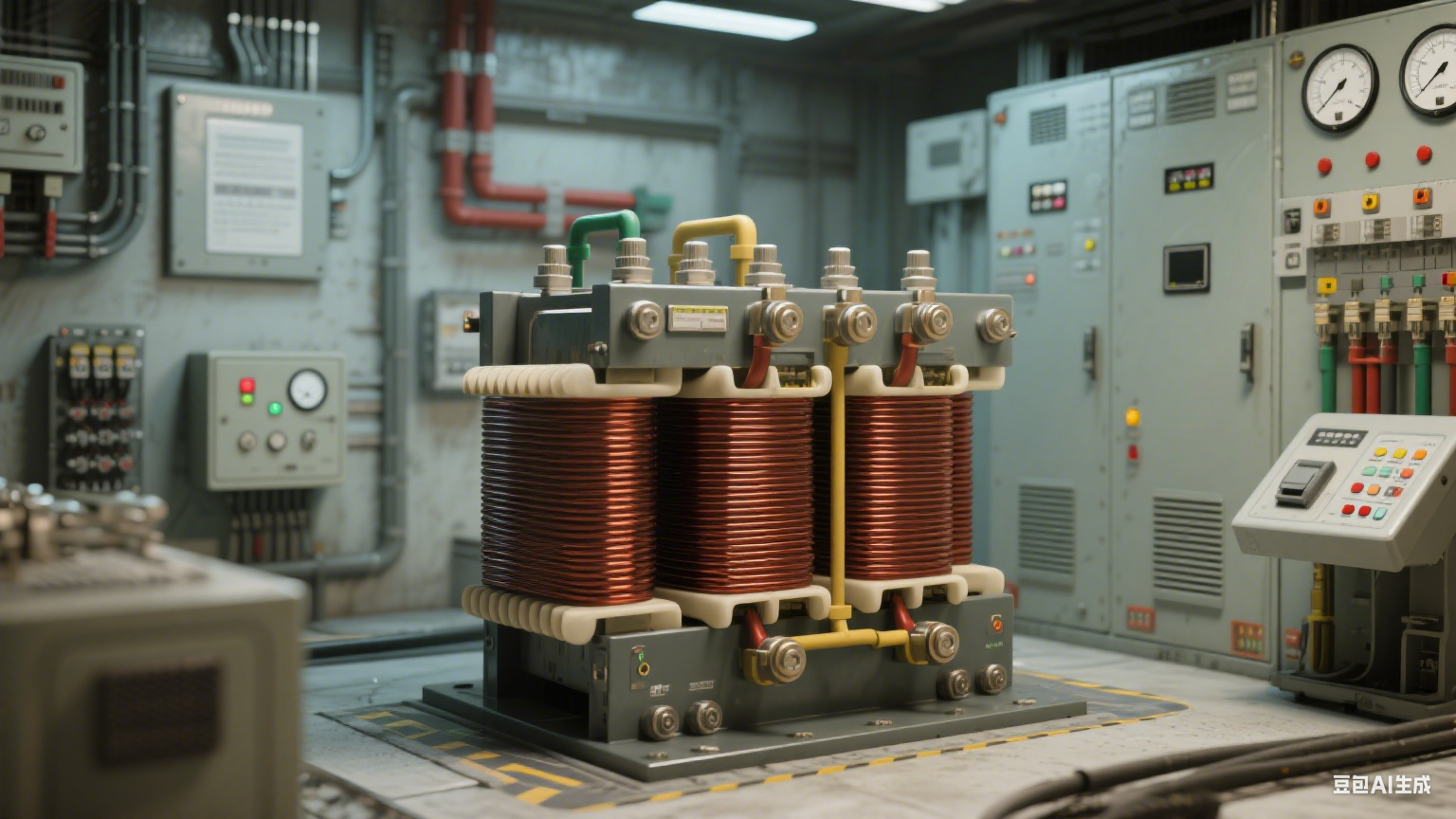

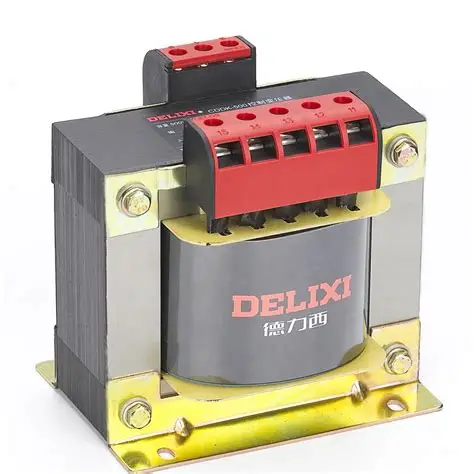

控制变压器的工作原理基于电磁感应现象，但在结构设计与性能优化上进行了针对性改进。其核心组成部分包括铁芯、原边绕组、副边绕组以及绝缘保护装置。当电网电压接入原边绕组时，电流通过绕组产生交变磁场，磁场穿过铁芯形成闭合磁路，进而在副边绕组中感应出相应的感应电动势。通过合理设计原边与副边绕组的匝数比，控制变压器能够实现不同电压等级的精准转换，例如将 380V 或 220V 的电网电压转换为 24V、36V、110V 等常用控制电压。此外，为应对工业环境中的电磁干扰，部分高端控制变压器还会在铁芯与绕组之间增加屏蔽层，减少外部磁场对内部电路的影响，同时降低自身运行时产生的电磁辐射，确保与周边设备的兼容运行。

从技术参数角度来看，控制变压器的选型需要重点关注额定容量、输入输出电压、温升限值、绝缘等级以及防护等级等关键指标。额定容量直接决定了变压器能够承载的最大负载功率，单位通常为千伏安（kVA）或伏安（VA），工业领域常用的控制变压器容量范围从几十伏安到几百千伏安不等，具体需根据控制回路中所有用电元件的总功率进行计算，并预留一定的冗余量以应对负载波动。输入输出电压则需与电网电压和控制元件的额定电压相匹配，例如对于采用 220V 单相电网的场景，可选择输入电压为 220V、输出电压为 24V 的控制变压器，为接触器、继电器等低压元件供电。

温升限值是衡量控制变压器散热性能与使用寿命的重要参数，根据国家标准 GB 1094.1-2013《电力变压器 第 1 部分：总则》的要求，控制变压器在额定负载下运行时，绕组的温升不应超过规定限值，不同绝缘等级的变压器对应不同的温升标准，如 A 级绝缘的温升限值为 60K，B 级绝缘为 70K，H 级绝缘则可达到 125K。在实际应用中，若变压器长期处于高温环境或过载运行状态，会加速绝缘材料的老化，缩短设备使用寿命，甚至引发短路故障，因此必须根据使用环境的温度条件选择合适绝缘等级的产品，并确保通风散热良好。

防护等级则反映了控制变压器抵御外部灰尘、水分侵入的能力，通常用 IP（Ingress Protection）代码表示，如 IP20 表示设备能够防止直径大于 12.5mm 的固体异物侵入，且不具备防水能力，适用于干燥、清洁的室内环境；IP54 则表示设备具备防尘和防溅水能力，可用于粉尘较多或有少量溅水的工业现场。在选型过程中，需结合实际安装环境的恶劣程度，选择相应防护等级的产品，以保障设备的稳定运行。

控制变压器在工业自动化领域的应用场景极为广泛，几乎覆盖了所有需要精准电压控制的生产环节。在机床制造业中，数控机床的主轴控制、进给系统、刀具更换机构等均需要稳定的低压电源，控制变压器通过将电网高压转换为低压，为这些关键部件的控制电路提供电能，同时避免高压电路对精密控制系统的干扰，确保机床加工精度与运行效率。在冶金行业，钢铁生产线上的加热炉温控系统、轧机传动控制系统等，对电源的稳定性要求极高，控制变压器能够有效抑制电网电压波动带来的影响，为温度传感器、PLC（可编程逻辑控制器）、变频器等设备提供持续稳定的电力支持，保障钢铁生产过程的连续性与产品质量的一致性。

在化工行业，由于生产环境中可能存在腐蚀性气体、粉尘等有害物质，控制变压器需要具备较高的绝缘性能与防护等级，其不仅要为反应釜的搅拌控制、阀门调节、液位监测等系统提供安全电压，还需通过可靠的绝缘设计，防止因化学腐蚀导致的绝缘失效问题，避免引发安全事故。此外，在新能源领域，如光伏电站、风力发电场的控制系统中，控制变压器同样发挥着重要作用，其能够将光伏逆变器、风电变流器输出的电能转换为适配控制系统的电压等级，为设备监控、数据采集、远程控制等功能提供电力保障，助力新能源发电系统的稳定运行。

随着工业自动化技术的不断发展，控制变压器也在朝着智能化、高效化、小型化的方向升级迭代。传统的控制变压器多采用人工方式进行参数监测与故障排查，难以实时掌握设备的运行状态，而新一代智能控制变压器则集成了温度传感器、电流传感器、通信模块等智能化组件，能够实时采集变压器的运行温度、负载电流、输入输出电压等关键数据，并通过 RS485、Modbus 等通信协议将数据上传至监控系统，管理人员可通过电脑或移动端远程监控设备运行状态，及时发现潜在故障并进行预警，大幅提升了设备的运维效率与可靠性。

在能效提升方面，新型控制变压器通过优化铁芯材料与绕组结构，有效降低了空载损耗与负载损耗。例如，采用高导磁率的冷轧硅钢片制作铁芯，能够减少铁芯中的磁滞损耗与涡流损耗；采用铜箔或多股铜线绕制绕组，降低绕组的直流电阻，减少铜损。根据相关数据统计，高效节能型控制变压器的空载损耗较传统产品可降低 30% 以上，负载损耗降低 15% 以上，在长期运行过程中能够显著减少电能消耗，为企业降低生产成本，同时助力实现 “双碳” 目标。

小型化设计则是控制变压器适应工业设备集成化发展的重要趋势。随着工业控制柜体积的不断缩小，对控制变压器的尺寸要求也越来越高，通过采用紧凑的结构设计、优化绕组排列方式以及选用轻薄型绝缘材料，新型控制变压器在保证性能不变的前提下，体积较传统产品可减小 20%-30%，更便于安装在空间有限的控制柜中，同时也降低了设备的整体重量与占地面积。

在日常使用过程中，控制变压器的维护与保养对于延长设备使用寿命、保障系统安全运行至关重要。首先，应定期对变压器进行外观检查，查看外壳是否存在损坏、变形，接线端子是否松动、氧化，绝缘材料是否出现老化、开裂等现象，若发现问题需及时处理。其次，要定期清理变压器表面及周边的灰尘、杂物，保持通风散热通道畅通，避免因灰尘堆积导致散热不良，进而引发设备过热故障。

此外，还需定期监测变压器的运行参数，如输入输出电压、负载电流、运行温度等，通过对比历史数据，及时发现参数异常情况，分析原因并采取相应措施。例如，若发现输出电压明显下降，可能是绕组匝间短路或负载过大导致，需停机检查并排除故障；若运行温度过高，可能是散热风扇故障、通风不良或过载运行所致，需及时检修散热系统或调整负载。在维护过程中，还需注意避免变压器受到剧烈震动或冲击，防止铁芯与绕组结构受损，同时要避免变压器长期处于过载状态，严格按照额定容量使用设备。

对于控制变压器而言，故障排查与处理需要遵循科学的方法与流程。当变压器出现无法正常工作的情况时，首先应切断电源，确保人身安全，然后通过外观检查、绝缘测试、直流电阻测量等方式逐步排查故障原因。例如，若变压器无输出电压，可能是原边绕组开路、熔断器烧毁或接线错误导致，可通过万用表测量原边绕组的直流电阻，判断绕组是否开路；若测量发现电阻无穷大，则说明绕组开路，需更换绕组或整个变压器。若变压器出现过热现象，可通过红外测温仪测量绕组与铁芯的温度，判断过热部位，若为绕组过热，可能是匝间短路或负载过大，需进一步检查绕组绝缘情况；若为铁芯过热，可能是铁芯接地不良或硅钢片之间绝缘损坏，需进行铁芯接地处理或更换铁芯。

在工业自动化技术持续进步的背景下，控制变压器作为电力转换与控制的核心设备，其技术性能与应用场景仍将不断拓展。未来，随着智能化技术、节能技术与新材料技术的进一步发展，控制变压器是否能够实现更精准的电压调节、更全面的状态监测与更高效的能量转换？在应对复杂工业环境与新型工业设备需求方面，控制变压器又将迎来哪些新的技术突破与应用模式？这些问题不仅关乎控制变压器自身的发展方向，更将对整个工业自动化系统的性能提升与能效优化产生深远影响，值得行业从业者与技术研究者持续关注与探索。
