自耦降压启动的原理及实际应用

电机在直接启动过程中，会产生远超额定电流的启动电流，通常可达额定值的 5-7 倍。过大的启动电流不仅可能导致电网电压瞬间跌落，影响同一电网中其他设备的正常运行，还会对电机定子绕组造成冲击，缩短电机使用寿命，甚至引发机械设备的机械振动与冲击，增加传动部件的磨损风险。为解决这一问题，工程技术人员研发出多种降压启动方式，自耦降压启动便是其中应用广泛且技术成熟的一种，其通过巧妙的电路设计，实现了电机启动过程中电流与转矩的合理调控。

自耦降压启动的核心原理基于自耦变压器的电压变换特性，利用自耦变压器的抽头来降低电机启动时的端电压，进而减小启动电流，待电机转速上升至接近额定转速后，再将自耦变压器切除，使电机直接接入额定电压运行。与其他降压启动方式相比，自耦降压启动的显著特点在于可通过改变自耦变压器的抽头位置，灵活调整启动电压的降低幅度，从而适配不同负载特性的电机需求，兼顾启动电流抑制效果与启动转矩要求。

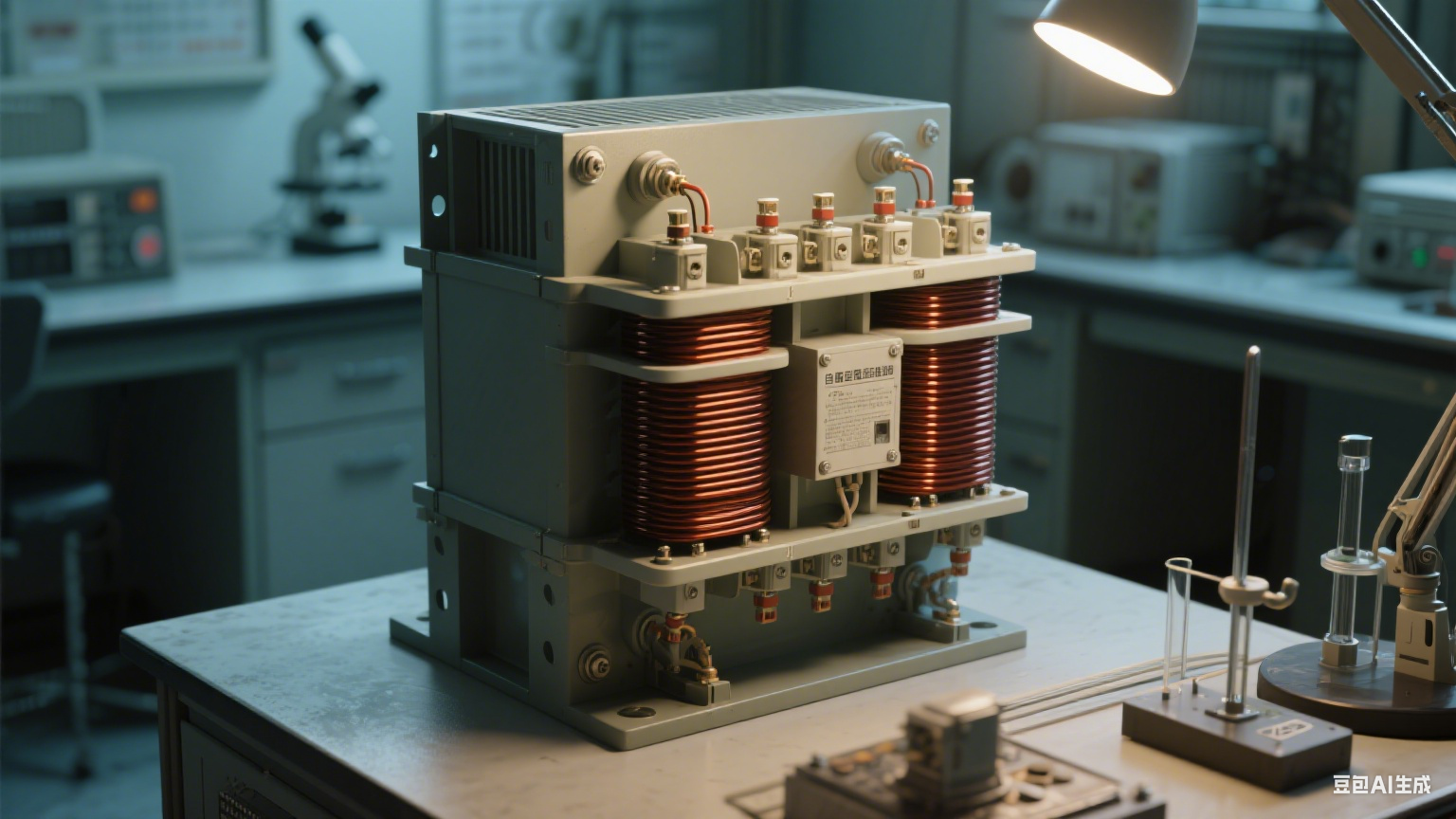

要充分理解自耦降压启动的工作机制，需先掌握自耦变压器的结构特点。自耦变压器仅有一个绕组，该绕组同时承担原边（输入端）和副边（输出端）的功能，通过在绕组上引出不同的抽头，实现不同的变压比。在自耦降压启动电路中，自耦变压器的原边接入电网额定电压，副边则通过抽头与电机定子绕组连接，常见的抽头电压比有 65%、70%、80% 等，具体选择需根据电机的负载特性和启动要求确定。

当电机启动指令发出时，控制电路首先使接入自耦变压器副边的交流接触器动作，此时电机定子绕组通过自耦变压器接入电网，获得低于额定值的启动电压。根据电磁感应原理，电机的启动电流与定子端电压成正比，因此降低启动电压可有效减小启动电流。假设自耦变压器的变压比为 k（副边电压与原边电压的比值），则电机的启动电流（相对于电网侧）仅为直接启动电流的 k² 倍。例如，当选择 70% 的抽头时，电网侧的启动电流仅为直接启动的 49%，大幅降低了对电网的冲击。同时，电机的启动转矩与定子端电压的平方成正比，此时启动转矩也会降至直接启动的 k² 倍，但由于自耦变压器的变压比可灵活调整，能够根据负载对启动转矩的需求选择合适的抽头，避免因转矩过低导致电机无法启动的问题。

随着电机转速逐渐上升，其转子转速接近同步转速，此时电机的反电动势增大，定子电流自然下降。当转速达到额定转速的 70%-80% 时，控制电路通过时间继电器或电流继电器发出信号，断开接入自耦变压器的交流接触器，同时闭合直接接入电网的交流接触器，使电机定子绕组直接获得额定电压，进入正常运行阶段。这一切换过程需快速且可靠，避免因切换延迟导致电机转速下降过多，再次产生较大电流冲击，因此电路中通常会设置互锁装置，防止两个交流接触器同时动作造成电源短路。

自耦降压启动方式在工业领域的广泛应用，源于其具备多重技术优势。首先，启动电流抑制效果显著，通过合理选择变压比，可将启动电流控制在电网允许的范围内，减少对电网质量的影响；其次，启动转矩可调，相较于星 – 三角降压启动（固定变压比为 1/√3，约 57.7%），自耦降压启动可通过不同抽头实现多种变压比，适配风机、水泵、压缩机等不同负载类型的启动需求，尤其适用于对启动转矩要求较高的场合；此外，自耦降压启动电路对电机绕组的连接方式无特殊要求，无论是星形连接还是三角形连接的电机均可适用，通用性较强，且启动过程平稳，对机械设备的冲击较小，有助于延长设备使用寿命。

然而，自耦降压启动也存在一定的局限性，在实际应用中需加以考量。其一，自耦变压器的体积和重量较大，成本相对较高，尤其是对于大容量电机，自耦变压器的制造成本和安装空间需求会显著增加；其二，启动过程中自耦变压器会产生一定的损耗，包括铜损和铁损，导致启动效率略低于直接启动；其三，由于启动转矩与电压的平方成正比，在某些对启动转矩要求极高的重载启动场景（如破碎机、球磨机等），即使选择最高抽头，启动转矩仍可能不足，此时需采用软启动器或变频器等更先进的启动方式。

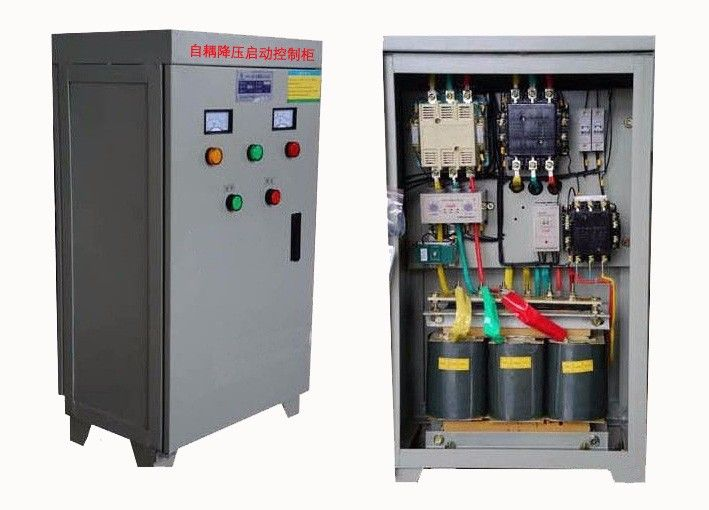

在实际工程应用中，自耦降压启动的选型需结合电机参数、负载特性、电网容量等多方面因素综合判断。例如，在电网容量较小、电机容量较大（通常超过 10kW）的场合，若负载启动转矩要求中等，自耦降压启动是理想选择；对于启动频繁的电机，需考虑自耦变压器的耐热性能，选择散热良好的产品，并适当降低启动频率，避免变压器过热损坏；在易燃易爆等特殊环境中，需选用防爆型自耦降压启动柜，确保设备运行安全。

自耦降压启动作为一种经典的电机启动技术，在平衡启动电流抑制与启动转矩需求方面展现出独特优势，至今仍是工业领域不可或缺的启动方式之一。未来，随着电力电子技术的进步，自耦降压启动可能会与软启动、变频启动等技术进一步融合，形成更高效、更灵活的启动解决方案，为工业生产的节能降耗和智能化升级提供有力支撑。
