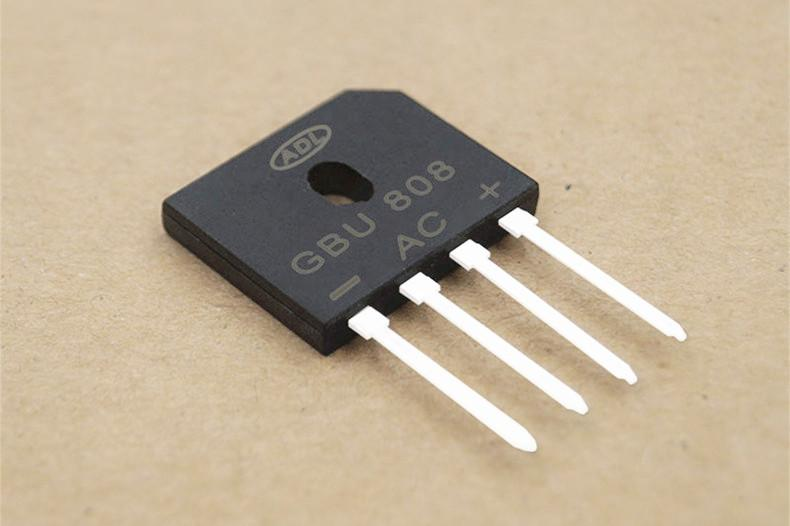

整流桥：电力电子系统中的能量转换核心与多元应用

整流桥作为电力电子技术领域的关键元器件，承担着将交流电转化为直流电的核心功能，是连接电网与各类直流用电设备的重要桥梁。其通过特定的半导体器件组合结构，实现对交流电的定向导通控制，为后续的电能存储、变换与利用提供稳定的直流电源基础。在现代电子工业体系中，从消费电子产品到工业自动化设备，从新能源发电系统到交通运输工具，整流桥的技术性能与应用适配性直接影响着整个电子系统的效率、可靠性与安全性，因此深入研究其应用特性与发展趋势具有重要的工程实践意义。

整流桥的核心工作原理基于半导体二极管的单向导电性，通过将四只二极管按照桥式拓扑结构进行连接，构建起完整的电流整流通道。当交流电压输入时，在正负半周交替过程中，不同组别的二极管依次导通，使负载两端始终获得方向一致的直流电压输出。这种拓扑结构相较于半波整流或全波整流，具有输出电压纹波小、电源利用率高、器件应力分布均匀等显著优势，成为当前中低压直流电源系统中应用最广泛的整流方案。根据应用场景对电压、电流等级的不同需求，整流桥可分为单相整流桥与三相整流桥两大类，前者多用于家用电器、小型电子设备等低压小功率场景，后者则普遍应用于工业电机驱动、新能源并网、大功率电源模块等中高压大功率领域。

在消费电子领域，整流桥的小型化与高集成度发展趋势尤为明显。以家用空调、冰箱、洗衣机等白色家电为例，其内部电源模块均需通过整流桥将市电 220V 交流电转换为直流电，再经过滤波、稳压等环节为控制电路、电机驱动电路提供稳定供电。随着家电产品向智能化、节能化方向升级，对整流桥的效率指标提出了更高要求，采用超结型二极管（SBD）或碳化硅（SiC）二极管构建的整流桥，凭借更低的正向导通压降与更快的开关速度，能够有效降低电源损耗，提升整机能效等级。此外，在智能手机、笔记本电脑等便携式电子设备的充电器中，微型贴片式整流桥成为主流选择，其紧凑的封装形式与优异的热稳定性，满足了充电器小型化、轻量化的设计需求，同时保障了长期运行的可靠性。

工业自动化领域是整流桥应用的重要阵地，尤其是在电机驱动、电力拖动系统中，整流桥作为交直交变频装置的前端整流单元，发挥着关键作用。在三相异步电机变频调速系统中，三相整流桥将电网 380V 交流电转换为直流电后，送入中间直流环节进行储能与滤波，再通过逆变器将直流电逆变为频率可调的交流电，实现电机转速的精确控制。此类应用场景对整流桥的电流承载能力、抗浪涌性能与热管理能力要求严苛，通常采用模块化设计的三相整流桥模块，其内部集成了三只或六只大功率二极管，并配备专用的散热基板，能够有效应对工业现场复杂的工况环境。同时，为了提高系统的功率因数，减少对电网的谐波污染，部分高端工业电源系统还会采用可控硅（SCR）或绝缘栅双极型晶体管（IGBT）构成可控整流桥，通过脉冲宽度调制（PWM）技术实现功率因数校正（PFC）功能，使输入电流波形更接近正弦波，降低谐波失真度，符合国际电工委员会（IEC）制定的谐波限制标准。

新能源发电系统的快速发展为整流桥应用开辟了新的领域，在太阳能光伏发电与风力发电系统中，整流桥的技术特性直接影响着能源转换效率与系统稳定性。在光伏发电系统中，光伏阵列输出的直流电具有电压波动大、受光照强度影响显著的特点，因此需要通过逆变器将直流电转换为交流电并入电网，而逆变器的前端往往需要配置整流桥（部分场景下为双向整流桥），用于实现对光伏电能的调节与控制。特别是在集中式光伏逆变器中，大功率三相整流桥模块能够高效处理光伏阵列输出的电能，将其转换为稳定的直流电后送入逆变环节，同时具备过压、过流、过热保护功能，保障系统在极端天气条件下的安全运行。在风力发电系统中，双馈异步风力发电机的转子侧变流器与定子侧变流器均需依赖整流桥实现电能的转换与传输，其中采用碳化硅（SiC）材料制备的整流桥，由于具备耐高温、耐高压、开关损耗低等优势，能够适应风力发电机舱内恶劣的温度与振动环境，提升整机的发电效率与使用寿命。

交通运输领域对整流桥的需求呈现出多元化、高可靠性的特点，在电动汽车、轨道交通等领域的应用中，整流桥技术不断突破创新。在电动汽车的车载电源系统中，车载充电机（OBC）是实现外部电网电能向车载动力电池充电的核心部件，其内部的整流单元采用高功率密度的三相整流桥，能够将充电桩输出的交流电转换为直流电，为动力电池提供快速、安全的充电服务。随着电动汽车向高压快充方向发展，对整流桥的耐压等级与电流容量提出了更高要求，基于碳化硅（SiC）材料的整流桥凭借更高的击穿电压与更低的开关损耗，成为高压车载充电机的理想选择，能够实现充电功率的大幅提升，缩短充电时间。在轨道交通领域，地铁、高铁等列车的牵引变流系统中，大功率三相整流桥模块承担着将接触网高压交流电转换为直流电的任务，其运行环境具有高电压、大电流、强振动、宽温度范围等特点，因此对整流桥的机械强度、绝缘性能与长期可靠性要求极高。目前，轨道交通领域广泛采用的集成式整流桥模块，通过优化封装结构与散热设计，能够在 – 40℃至 125℃的温度范围内稳定工作，同时具备抗电磁干扰（EMI）能力，保障列车牵引系统的安全可靠运行。
