电平转换电路的类型与区别

一、电平转换的基本需求

当不同器件(如3.3V单片机与5V传感器)通信时,因供电电压差异导致信号不兼容,电平转换电路用于解决以下问题:

  • ‌电压匹配‌:防止高压信号损坏低压器件。
  • ‌信号完整性‌:确保高低电平的稳定识别(如3.3V的“高电平”需被5V系统正确识别)。
  • ‌双向通信‌:部分场景需支持数据双向传输(如I2C总线)。

二、常见电平转换电路类型及原理

1. 电阻分压型电路
  • ‌结构‌:
    • 串联两个电阻(如10kΩ与20kΩ),高压信号通过分压降低至目标电平。
  • ‌原理‌:
    • 利用电阻比例分压公式:‌Vout = Vin × (R2/(R1+R2))‌。
  • ‌示例‌:将5V信号转换为3.3V(R1=3.3kΩ, R2=6.8kΩ)。
  • ‌优点‌:
    • 成本极低,适用于低频、单向信号(如传感器读取)。
  • ‌缺点‌:
    • 无法双向通信;
    • 电阻功耗导致发热,高速信号易失真。

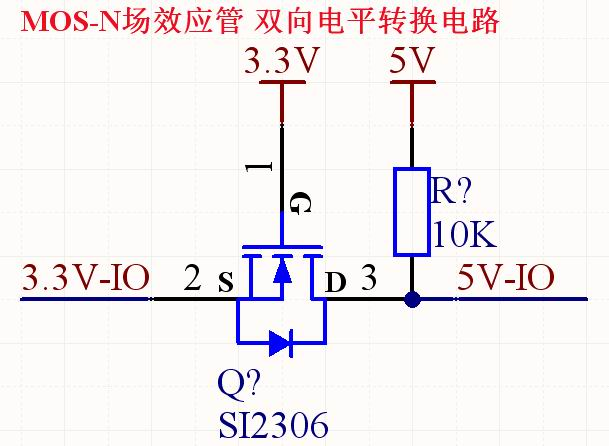

2. MOSFET双向电平转换电路
电平转换电路的类型与区别
  • ‌结构‌:
    • 使用N沟道MOSFET(如BSS138),连接高压侧(HV)与低压侧(LV)。
    • 典型电路包含4个MOSFET(适用于I2C等双向总线)。
  • ‌原理‌:
    • ‌信号从LV到HV‌:LV侧输出高电平时,MOSFET导通,HV侧通过上拉电阻获得高电平。
    • ‌信号从HV到LV‌:HV侧电压通过MOSFET体二极管限幅,输出至LV侧。
  • ‌优点‌:
    • 支持双向通信;
    • 无方向控制信号,电路简单。
  • ‌缺点‌:
    • 传输延迟较高(约10-50ns),不适用于超高频信号(如>50MHz);
    • 驱动能力较弱,长线传输需额外缓冲。

3. 专用电平转换芯片
  • ‌典型型号‌:TXB0108(8通道)、SN74LVC4245(带方向控制)。
  • ‌原理‌:
    • 内部集成MOSFET和驱动电路,自动识别信号方向。
    • 通过电荷泵或电压调节器生成中间电压。
  • ‌优点‌:
    • 支持高速信号(如100MHz以上);
    • 集成ESD保护,可靠性高。
  • ‌缺点‌:
    • 成本高于分立元件方案;
    • 部分芯片需要方向控制引脚(如SN74LVC4245)。

4. 光耦隔离型电路
  • ‌结构‌:
    • 发光二极管(LED)与光敏晶体管封装在同一器件内,输入输出间无电气连接。
  • ‌原理‌:
    • 输入信号驱动LED发光,光敏晶体管受光后导通,输出端产生相应电平。
  • ‌优点‌:
    • 电气隔离,抗干扰能力强;
    • 可转换差异极大的电平(如24V工业设备与3.3V控制器)。
  • ‌缺点‌:
    • 速度较低(通常<1MHz);
    • 需额外供电,功耗较高。

5. 晶体管单向转换电路
  • ‌结构‌:
    • NPN或PNP三极管搭配基极电阻,实现电平单向转换。
  • ‌原理‌:
    • ‌低→高转换‌:NPN晶体管在输入高电平时导通,输出端被拉低。
    • ‌高→低转换‌:PNP晶体管在输入低电平时导通,输出端被拉高。
  • ‌优点‌:
    • 成本低,适合单向信号(如UART TX→RX)。
  • ‌缺点‌:
    • 信号反向(需额外非门修正);
    • 无法支持双向通信。

三、关键参数对比

‌参数‌电阻分压MOSFET双向专用芯片光耦隔离晶体管
‌支持双向‌❌✔️✔️❌❌
‌最高速度‌1MHz50MHz200MHz1MHz10MHz
‌隔离能力‌❌❌❌✔️❌
‌典型成本‌$0.01$0.20$0.50$0.80$0.05
‌功耗‌中低低高中

四、选型场景指南

  1. ‌低成本单向信号‌(如LED控制)
    • ‌推荐方案‌:电阻分压或晶体管电路。
    • ‌示例‌:5V Arduino控制3.3V LED灯带。
  2. ‌双向中速总线‌(如I2C、SPI)
    • ‌推荐方案‌:MOSFET双向电路或TXB010x系列芯片。
    • ‌示例‌:3.3V树莓派与5V EEPROM通信。
  3. ‌高频信号‌(如SD卡接口、RGB显示屏)
    • ‌推荐方案‌:专用电平转换芯片(如SN74LVC8T245)。
    • ‌示例‌:1.8V处理器与3.3V DDR内存连接。
  4. ‌高噪声环境‌(工业PLC、电机控制)
    • ‌推荐方案‌:光耦隔离电路。
    • ‌示例‌:24V电机编码器信号传输至3.3V控制器。

五、设计注意事项

  1. ‌电平容差‌
    • 确认输入/输出电压范围(如3.3V器件能否耐受5V输入)。
  2. ‌上拉电阻配置‌
    • 开漏输出(如I2C)需在高压侧添加上拉电阻(通常4.7kΩ)。
  3. ‌信号边沿速度‌
    • 高速信号需减小走线长度,避免阻抗失配。
  4. ‌功耗管理‌
    • 电池供电设备优先选择低静态电流的专用芯片。

六、常见问题与解决

‌问题‌‌可能原因‌‌解决方案‌
信号波形失真电阻分压电路驱动能力不足改用MOSFET或专用芯片
双向通信时数据冲突MOSFET电路未正确偏置检查HV/LV侧上拉电阻是否匹配
光耦输出电平不稳定输入电流不足导致LED未充分导通减小限流电阻或更换高灵敏度光耦
专用芯片发热严重负载电流超过芯片额定值增加散热片或并联多通道

电平转换电路的选择需综合‌信号方向、速度、成本、隔离需求‌四大因素:

  • ‌简单单向信号‌:电阻分压或晶体管方案性价比最高。
  • ‌双向中低速通信‌:MOSFET电路是平衡成本与功能的优选。
  • ‌高频或复杂系统‌:专用芯片可确保稳定性和扩展性。
  • ‌恶劣电气环境‌:光耦隔离提供可靠的抗干扰能力。

实际设计中,建议通过信号完整性测试(如示波器观测上升沿)验证电路性能,避免因电平不匹配导致通信故障。
