合路器有哪些类型及应用场景

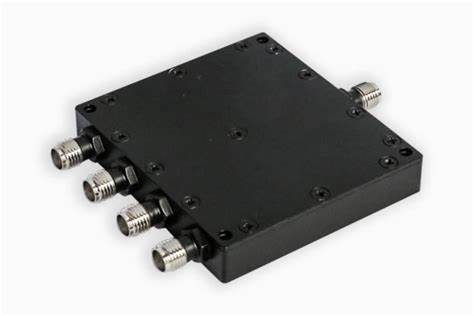

合路器是一种用于将多路射频信号合并为一路输出的无源器件（部分情况下也可能包含有源电路）。其核心作用是解决多信号共用一个传输通道的问题。例如，在移动通信基站中，不同频段的信号需要通过同一根天线发射，此时合路器可以将这些信号高效合并，避免多天线部署带来的复杂性和成本增加。

合路器与分路器（Splitter）的功能相反。分路器的作用是将一路信号分成多路输出，而合路器则是将多路输入整合为一路输出。两者的共同点在于都需要保证信号传输的效率和稳定性。

合路器的工作原理
合路器的工作依赖于对信号的频率或相位控制。根据设计原理的不同，合路器可分为频分合路器、空分合路器和时分合路器等。其中，频分合路器最为常见，其通过滤波器对不同频段的信号进行隔离与合并。

以频分合路器为例，假设需要合并两路不同频段的信号（如700MHz和2.6GHz），合路器内部会设计两个带通滤波器，分别对应这两个频段。每个滤波器仅允许特定频段的信号通过，同时抑制其他频段的干扰。合并后的信号通过同一端口输出，最终由天线发射。这一过程类似于交通系统中的“多车道合并为单车道”，但需要保证不同“车辆”（信号）各行其道，互不干扰。

合路器的主要类型
根据应用场景和技术需求，合路器可分为以下几种类型：

无源合路器与有源合路器
无源合路器完全依赖物理结构（如滤波器、耦合器）实现信号合并，无需外部供电，具有结构简单、可靠性高的特点，但可能引入一定的插入损耗。有源合路器则通过放大器等电路补偿信号强度，适用于需要长距离传输或信号衰减较大的场景，但其成本较高且依赖电源。

窄带合路器与宽带合路器
窄带合路器针对特定频段设计，通常用于固定频段的信号合并（如专网通信）；宽带合路器支持更宽的频率范围，适用于多频段兼容的系统（如4G/5G共站部署）。

腔体合路器与微带合路器
腔体合路器采用金属腔体结构，通过谐振腔实现信号滤波，具有高功率容量和低损耗的特点，常用于大功率通信基站。微带合路器基于印刷电路板（PCB）设计，体积小、成本低，适用于小型化设备（如室内分布系统）。

合路器的典型应用场景
合路器的应用几乎覆盖所有需要多信号合并的领域，以下是几个典型场景：

移动通信基站
在蜂窝网络基站中，合路器用于将不同频段的信号（如2G、4G、5G）合并后通过同一根天线发射，从而减少天线数量，降低建设和维护成本。

广播电视系统
广播电视塔需要同时传输多套节目信号，合路器可将这些信号合并后通过单一发射机输出，确保不同频道之间互不干扰。

无线网络覆盖
在商场、机场等大型场所的室内分布系统中，合路器用于合并多路Wi-Fi或蜂窝信号，实现无缝覆盖。

公共安全通信
消防、公安等专网通信系统通常需要多频段协同工作，合路器能够将不同频段的应急通信信号合并，保障指挥调度的可靠性。

合路器的关键技术指标
在选择合路器时，需重点关注以下技术参数：

插入损耗
插入损耗指信号通过合路器时的功率衰减，通常以分贝（dB）表示。损耗越低，信号传输效率越高。

隔离度
隔离度衡量合路器对输入端口之间信号干扰的抑制能力。隔离度越高，不同信号之间的串扰越小。

频率范围
合路器支持的频率范围需与系统需求匹配。例如，5G通信可能需要支持3.5GHz频段的合路器。

功率容量
功率容量指合路器能承受的最大输入功率，超过这一限值可能导致器件损坏。

驻波比（VSWR）
驻波比反映合路器与传输线路的阻抗匹配程度，比值越接近1，说明信号反射越少，传输效率越高。

合路器的选型与使用注意事项
在实际应用中，合路器的选型需结合具体需求，以下几点需特别注意：

频段匹配
确保合路器支持的频段覆盖系统所需的所有信号频段，避免因频率不兼容导致信号丢失。

功率需求
根据输入信号的功率等级选择合路器，需留有一定余量以防止过载。

环境适应性
户外使用的合路器需具备防水、防尘、耐高温等特性；室内场景则可优先考虑体积和成本。

安装与维护
合路器的安装需避免强电磁干扰环境，定期检查连接器是否松动，确保长期稳定运行。
合路器作为通信系统的“信号调度中心”，通过高效合并多路信号，显著提升了资源利用率和系统灵活性。其技术原理虽不复杂，但在实际应用中需综合考虑频率、功率、环境等多重因素。随着通信技术的持续演进，合路器的设计与性能优化仍将是行业关注的重点。对于工程人员而言，深入理解合路器的工作原理与选型逻辑，将有助于构建更高效、更可靠的通信网络。
