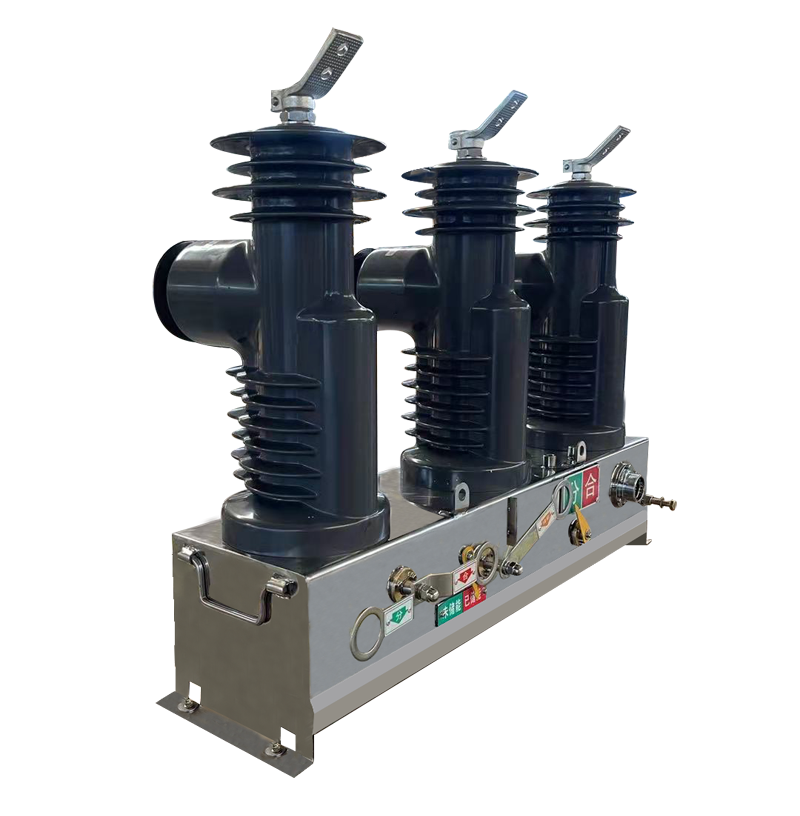

柱上断路器的安装及维护

在现代电力系统中，有一类设备虽不起眼却发挥着关键作用。它们如同忠诚的哨兵般矗立在电线杆顶端，默默守护着电力网络的安全运行——这就是我们今天要重点介绍的柱上断路器。作为配电网中的重要保护装置，这类设备在电力输送和分配环节扮演着无可替代的角色。

基本概念与核心功能

柱上断路器是专门设计用于架空线路的保护装置，其安装位置通常在电线杆距离地面6-10米的高度。这种户外型断路器具备自动切断故障电流的功能，当线路出现短路或过载等异常情况时，能在数十毫秒内快速动作，有效防止事故扩大。与传统的地面断路器相比，其独特设计能适应户外恶劣环境，防水防尘等级普遍达到IP65标准，可在-40℃至+55℃的极端温度环境下稳定工作。

结构组成与工作原理

典型柱上断路器由灭弧室、操作机构、绝缘支撑件和智能控制单元四大部分构成。灭弧室采用真空或SF6气体作为灭弧介质，通过特殊设计的触头结构，在电流切断瞬间形成磁场驱动电弧快速移动直至熄灭。操作机构通常配备弹簧储能装置，既支持电动操作也保留手动操作功能，确保在电力中断情况下仍能进行必要操作。

智能控制单元是现代化柱上断路器的核心大脑，内置微处理器实时采集线路电流、电压参数。当检测到超过额定值1.5倍的过电流时，保护装置会在20-60毫秒内启动分闸程序。最新型号还具备故障录波功能，可记录事故前8个周波和事故后4个周波的完整电气参数，为故障分析提供可靠数据支持。

主要技术参数解读

选择柱上断路器时需重点关注几个关键参数：额定电压通常有12kV、24kV、36kV三个等级，需与线路电压匹配；额定电流范围多在630A至1250A之间，特殊型号可达2000A；短路开断能力指标体现设备极限性能，优质产品能达到20kA/3s的耐受水平。绝缘性能方面，工频耐压需达到42kV/1min，雷电冲击耐受电压95kV的标准。

安装规范与操作要点

安装前需进行严格的选址评估，要求电杆基础承载力不低于8吨，周边3米内无高大植被。安装过程遵循”先固定支架后吊装设备”的原则，使用专用吊装带进行作业。设备就位后需调整水平度偏差不超过2°，各相引线连接采用液压钳压接，接触电阻值需小于50μΩ。调试阶段要进行三次空载分合闸试验，确保机械特性符合厂家标准。

日常维护与故障处理

周期性维护包括季度巡检和年度检修。巡检时重点检查瓷瓶表面清洁度、机构箱密封状况，使用红外测温仪检测连接点温度。年度检修需测量主回路电阻（变化量不超过初始值20%）、机械特性测试（分闸时间≤60ms，合闸时间≤100ms）。常见故障处理中，拒动问题多由控制电源异常或机构卡涩引起，误动作往往源于保护定值设置不当或CT二次回路故障。

典型应用场景分析

在城市配电网中，柱上断路器主要安装在10kV线路分段点，配合FTU实现故障自动隔离。某省会城市电网改造案例显示，加装智能柱上断路器后，故障隔离时间由原来的45分钟缩短至120秒内，供电可靠性提升至99.99%。在农业电网中，这类设备有效应对雷击频发问题，某山区县应用案例表明，安装避雷器配合柱上断路器后，雷击跳闸次数下降70%。

选型决策的关键要素

设备选型需综合考虑环境条件、负荷特性和保护需求三个维度。沿海地区应选择防腐等级C5以上的型号，重污染区域需采用加强型绝缘设计。对于冲击性负荷线路，建议选用具备短延时保护功能的设备。经济性方面，除考虑购置成本外，更要评估全生命周期成本，高质量产品虽然初始投资高30%，但维护成本可降低50%以上。

安全操作规范

操作人员必须持有高压电工证并穿戴全套防护装备。分闸操作前需确认线路已无负荷电流，合闸前使用2500V兆欧表测量绝缘电阻（≥1000MΩ）。检修作业时严格执行”停电、验电、接地、挂牌”四步程序。遇到瓷瓶爆裂等紧急情况时，应立即断开上级电源并设置警戒区域。

常见问题解决方案

针对频繁跳闸问题，首先要区分是保护正确动作还是误动作。通过查看故障记录波形，可判断是瞬时性故障还是永久性故障。对于机构卡涩现象，多因润滑不足导致，应使用专用低温润滑脂进行处理。通讯中断故障通常检查电源模块和光纤接头，必要时更换防雷模块。

质量检验标准体系

优质柱上断路器应通过全套型式试验认证，包括温升试验（接线端子温升≤65K）、机械寿命试验（10000次操作后参数合格）、短路开断试验（成功开断额定短路电流20次）。采购时应查验产品是否具备国家级检测报告，关键部件如真空灭弧室应有可追溯的出厂编号。

通过系统了解柱上断路器的技术特性和应用要点，电力工作者能够更科学地进行设备选型、安装和维护。这种看似简单的设备，实则是保障电力供应安全的关键防线，其稳定运行直接关系到千家万户的用电质量。掌握其核心技术要点，对提升电网运维水平具有重要现实意义。
