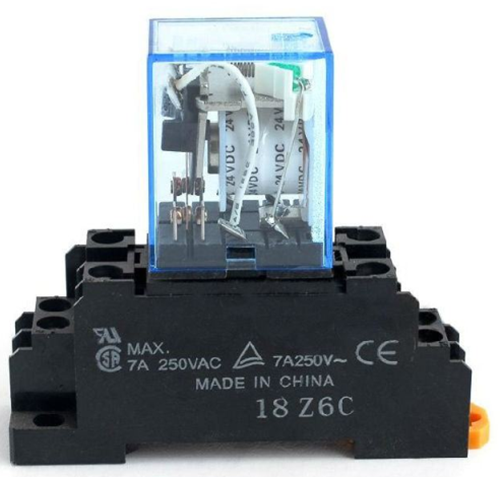

中间继电器的分类与特点及应用

在电气控制系统中，中间继电器扮演着至关重要的角色。它是一种电磁开关装置，通过小电流控制大电流电路的通断，实现了信号的转换、放大和隔离。中间继电器不同于接触器和普通继电器，它通常不具备直接控制大功率负载的能力，而是专注于控制回路中的信号处理与传递。

中间继电器的核心工作原理基于电磁感应。当控制线圈通电后，产生的电磁力吸引衔铁，带动触点动作，从而接通或断开被控电路。这一过程实现了电气隔离，使得低压控制电路能够安全地操作高压主电路。由于这种特性，中间继电器在自动化控制系统中得到了广泛应用，成为电气工程师不可或缺的工具之一。

从结构上看，典型的中间继电器由电磁系统、触点系统和复位机构三部分组成。电磁系统包括线圈、铁芯和衔铁；触点系统通常由常开触点和常闭触点组成；复位机构则确保继电器在断电后能恢复到初始状态。这种精巧的设计使得中间继电器能够可靠地完成数百万次的操作。

中间继电器的分类与特点

市场上中间继电器的种类繁多，根据不同的分类标准可以分为多个类型。按工作原理可分为电磁式继电器、固态继电器和热继电器等；按负载功率可分为微型继电器、小型继电器和功率继电器；按防护形式可分为开放式继电器、封闭式继电器和密封式继电器。每种类型都有其特定的应用场景和优势。

电磁式中间继电器是最常见的类型，具有结构简单、价格低廉、抗干扰能力强等特点。它的触点通常采用银合金材料，具有良好的导电性和耐磨性。固态继电器则采用半导体器件作为开关元件，无机械触点，因此具有寿命长、响应速度快、无火花等优点，特别适用于频繁开关的场合。热继电器主要利用双金属片受热弯曲的原理工作，常用于电动机的过载保护。

中间继电器的触点配置也有多种形式，常见的有单刀单掷（SPST）、单刀双掷（SPDT）、双刀双掷（DPDT）等。不同的触点配置可以满足各种电路控制需求。例如，SPDT型继电器可以同时控制两个电路的状态，实现电路的切换功能；而多组触点的继电器则可以在一个信号控制下同时操作多个回路。

中间继电器的技术参数解读

正确选择和使用中间继电器需要理解其关键的技术参数。线圈额定电压是最基本的参数之一，指继电器正常工作时所需的控制电压，常见的有DC12V、24V和AC110V、220V等规格。使用时应确保实际电压与额定电压相符，偏差一般不应超过±10%，否则可能影响继电器的工作性能或缩短其使用寿命。

触点容量是另一个重要参数，表示继电器触点能够安全切换的负载大小，通常以电压和电流值表示。例如”10A 250VAC”表示该触点可控制最大10安培电流、250伏交流电压的负载。实际应用中，应考虑负载类型（阻性、感性或容性）对触点容量的影响，感性负载会产生较高的反电动势，可能损坏触点，因此需要留出足够的余量。

其他技术参数还包括动作时间（从线圈通电到触点闭合的时间）、释放时间（从线圈断电到触点断开的时间）、绝缘电阻、介质耐压等。对于高频操作的场合，继电器的机械寿命和电气寿命尤为重要。机械寿命指无负载情况下继电器可操作的次数，通常可达数百万次；电气寿命则是在额定负载下的操作次数，一般远低于机械寿命。

中间继电器的典型应用场景

中间继电器在工业自动化领域有着广泛的应用。在PLC控制系统中，它常被用作输出模块的扩展，解决PLC输出点数不足或驱动能力不够的问题。例如，当需要控制多个电磁阀或指示灯时，一个PLC输出点通过中间继电器可以同时驱动多个负载，大大提高了系统的灵活性和扩展性。

在电动机控制电路中，中间继电器承担着重要的逻辑控制功能。它可以实现电动机的正反转控制、星三角启动、多速控制等复杂操作。通过合理配置中间继电器，可以构建出各种互锁和保护电路，确保电动机安全可靠运行。此外，中间继电器还常用于信号隔离，防止高电压回路对低压控制电路造成干扰或损坏。

家用电器中也随处可见中间继电器的身影。空调、洗衣机、冰箱等电器中的控制板往往通过继电器来操作压缩机、水泵、加热管等大功率部件。汽车电子系统中，中间继电器用于控制车灯、风扇、雨刮器等设备，减轻了开关的直接负荷，延长了开关的使用寿命。

中间继电器的选型指南

选择合适的中间继电器需要考虑多方面的因素。首先应根据控制电路的电压确定线圈额定电压，确保与现有系统兼容。其次要评估负载特性，包括负载类型（阻性、感性或容性）、工作电压、额定电流和浪涌电流等。对于感性负载，应选择触点容量留有足够余量的型号，或者考虑增加灭弧电路。

环境条件也是选型时不可忽视的因素。高温环境下应选择耐高温的继电器型号，并适当降额使用；潮湿或多尘的场所则需要选择密封型继电器；存在强烈振动的场合则应选用抗振性能好的产品。对于需要防止误动作的关键应用，可考虑使用带机械锁扣或磁保持的继电器。

安装方式同样值得关注。常见的安装方式有导轨安装、插座安装和直接安装等。导轨安装便于在配电柜中集中布置和更换；插座安装则简化了接线和维护工作；直接安装适用于空间受限的场合。此外，还应考虑指示灯的需示、辅助触点的数量等附加功能需求。

中间继电器的安装与接线规范

正确的安装和接线是确保中间继电器可靠工作的前提。安装时应首先确认继电器的额定参数与系统匹配，然后按照产品说明书的要求进行固定。导轨安装型继电器应注意卡扣到位，确保安装牢固；螺钉固定型则应使用合适的工具，避免过度拧紧导致外壳变形。

接线时需特别注意线圈和触点的区分。通常继电器上会明确标注线圈端子（如A1、A2）和触点端子（如11、12、14等）。控制信号应接在线圈端子上，负载则连接在触点回路上。导线截面积应根据实际电流选择，确保能够安全承载工作电流。大电流回路建议使用端子排或接线鼻，避免直接绞接。

安全规范方面，应在断电状态下进行接线操作；强电和弱电线缆应分开走线，必要时采取屏蔽措施；裸露的导电部位应做好绝缘防护；多台继电器安装时，应保证适当的间距以利于散热。对于易产生电弧的负载，可在触点两端并联RC吸收回路或压敏电阻，以保护触点免受损坏。

中间继电器的常见故障与处理

接触不良是中间继电器最常见的故障之一。表现为电路时通时断，可能导致设备工作不稳定。这通常是由于触点氧化、烧蚀或积碳造成的。轻微的氧化可以用细砂纸轻轻打磨修复，但严重烧蚀的触点建议直接更换继电器。为预防此类故障，应避免继电器长期工作在过载状态，并定期进行维护检查。

线圈故障也是常见问题，包括线圈开路和短路两种情况。线圈开路会导致继电器完全不动作，可用万用表测量线圈电阻进行判断；线圈短路则可能伴随发热严重甚至冒烟，应立即断电更换。选择继电器时应注意环境温度对线圈的影响，高温会加速线圈绝缘老化。

机械卡阻故障表现为继电器动作迟缓或不复位。这可能是由于灰尘积累、机械部件磨损或润滑不良引起的。对于可拆解的继电器，可以尝试清洁和润滑；但大多数现代继电器为密封设计，出现机械故障时通常需要整体更换。保持工作环境清洁干燥可以有效延长继电器的机械寿命。

中间继电器的维护与保养策略

定期检查是保证中间继电器长期可靠运行的关键。建议每半年至一年进行一次全面检查，内容包括：外观检查（有无变形、变色、裂纹等）；触点状态检查（烧蚀程度、接触压力等）；动作测试（通电检查吸合和释放是否正常）；线圈电阻测量（与标称值对比判断是否老化）。

清洁保养对于延长继电器寿命也很重要。断电后可用干燥的压缩空气清除表面积尘；对于开放式继电器，可用无水酒精轻轻擦拭触点表面；但注意不要使用腐蚀性清洁剂，也不要随意调整触点压力或行程，这些参数在出厂时已经过精密校准，擅自改动可能影响性能。

记录与分析有助于提前发现潜在问题。建议建立继电器的运行档案，记录每次检查的结果、更换时间和故障情况。通过分析这些数据，可以了解特定型号继电器在实际使用环境中的表现，为今后的选型和预防性维护提供依据。对于关键设备中的继电器，可考虑定期更换策略，避免突发故障造成损失。

中间继电器与其他控制元件的配合

在实际控制系统中，中间继电器很少单独使用，通常需要与其他电气元件配合工作。与接触器的配合是最常见的组合，继电器负责控制逻辑，接触器则承担大功率负载的切换。这种分工充分发挥了继电器体积小、价格低和接触器容量大的各自优势，实现了经济可靠的系统设计。

与熔断器和断路器的配合则为电路提供了完善的保护。熔断器可防止短路电流损坏继电器触点；断路器则能在过载时自动切断电路，保护整个系统。设计时应确保保护元件的动作特性与继电器和负载相匹配，形成分级保护体系。

在PLC控制系统中，中间继电器常作为输入输出信号的接口设备。一方面，它可以将现场开关信号隔离后送入PLC；另一方面，它能够将PLC的弱电输出信号转换为可驱动现场设备的强电信号。这种应用充分发挥了PLC的智能控制优势和继电器的强电处理能力，构建出功能强大且安全可靠的控制系统。
