膜厚测试仪的类型与应用

膜厚测试仪是一种用于测量各类薄膜材料厚度的精密仪器，广泛应用于工业生产、质量控制和科学研究领域。这类仪器通过不同的物理原理实现非接触或接触式测量，能够准确获取从纳米级到毫米级不同厚度范围的薄膜数据。膜厚测量的精确性直接影响产品质量，因此在半导体、光学镀膜、汽车制造等行业具有不可替代的作用。

根据工作原理的不同，膜厚测试仪主要分为光学式、超声波式、涡流式和机械接触式等几大类。光学膜厚测试仪利用光的干涉原理，通过分析反射光的光程差来计算薄膜厚度，特别适合透明或半透明薄膜的测量。超声波测试仪则发射高频声波，根据超声波在材料界面反射的时间差确定厚度，对金属、塑料等多种材料都适用。涡流测试仪主要用于导电金属薄膜的测量，通过检测涡流效应引起的电磁场变化来推算厚度。

现代膜厚测试仪通常集成了微处理器和先进算法，能够自动完成测量、计算和数据分析全过程。高端的仪器还具备多点测量、统计分析、图形显示和数据存储等功能，大大提高了测量效率和可靠性。随着制造工艺的不断进步，膜厚测试仪的精度和稳定性持续提升，一些专业仪器的分辨率已达到纳米级别。

膜厚测试仪的主要类型与特点

光学干涉式膜厚测试仪在透明薄膜测量领域占据主导地位。这类仪器采用白光或单色光作为光源，通过分光镜将光线分成参考光和测量光，利用两束光干涉产生的条纹图案分析薄膜厚度。其最大优点是非接触测量，不会对样品造成损伤，且测量速度快、精度高。典型的应用包括光学镜片镀膜、液晶显示器偏光片、太阳能电池涂层等领域的厚度检测。

超声波膜厚测试仪凭借其强大的材料适应性受到工业界青睐。这种仪器通过压电换能器发射超声波脉冲，当声波遇到不同材料的分界面时会产生反射，测量发射波与反射波之间的时间间隔，结合材料中的声速即可计算出厚度。它不仅能测量金属、塑料、陶瓷等多种材料的厚度，还可以检测多层结构的各层厚度，在石油管道、船舶钢板、压力容器等设备的壁厚检测中发挥重要作用。

涡流膜厚测试仪专为导电薄膜设计，特别适合测量金属镀层或涂层的厚度。仪器内部的高频振荡线圈产生交变电磁场，当靠近导电材料时会在材料中感应出涡流，而涡流又会产生反向磁场影响原线圈的阻抗，通过分析这种阻抗变化可以推算出膜厚。这种方法测量速度快，且不受表面油污、氧化物等非导电覆盖物的影响，广泛应用于电镀行业的质量控制。

膜厚测试仪的关键技术参数

分辨率是评价膜厚测试仪性能的首要指标，表示仪器能够识别的最小厚度变化。高端仪器的分辨率可达0.1纳米，而常规工业用仪器的分辨率通常在1微米左右。需要注意的是，分辨率不同于准确度，前者反映仪器的灵敏度，后者则表示测量结果与真实值的接近程度。一台好的膜厚测试仪应该同时具备高分辨率和高准确度。

测量范围是另一个重要参数，指仪器能够有效测量的厚度上下限。不同原理的测试仪具有不同的测量范围，例如光学干涉仪适合几纳米到几十微米的薄膜，而超声波测试仪可以测量从几微米到几十毫米的厚度。选择仪器时必须确保其测量范围覆盖实际应用需求，同时考虑最佳测量区间，通常仪器在中间量程的测量精度最高。

重复性反映仪器在相同条件下对同一点多次测量结果的一致性，是评估测试可靠性的关键指标。优秀的膜厚测试仪应具备良好的重复性，这意味着操作者的技巧和环境变化对测量结果影响较小。与之相关的还有再现性，表示不同操作者或不同时间使用同一仪器测量的一致性。工业现场使用的仪器特别重视这两个参数，因为它们直接影响质量控制的可信度。

膜厚测试仪的典型应用领域

半导体工业是膜厚测试仪的高端应用市场。在芯片制造过程中，各种功能性薄膜的厚度直接影响器件性能，如氧化硅绝缘层、金属互连层、光刻胶等都需要精确控制。半导体级膜厚测试仪通常采用高精度椭圆偏振技术或X射线反射法，能够在纳米尺度上准确测量多层薄膜结构的厚度和光学常数，为工艺控制提供关键数据。

光学镀膜行业同样依赖精密的膜厚监控技术。相机镜头、激光镜片、滤光片等光学元件表面往往镀有多层抗反射膜或分光膜，每层薄膜的光学厚度（物理厚度与折射率的乘积）必须严格控制才能达到设计要求。在线光学监控系统可以实时测量镀膜过程中的膜层生长情况，帮助操作人员及时调整蒸发速率和镀膜时间，确保产品性能一致。

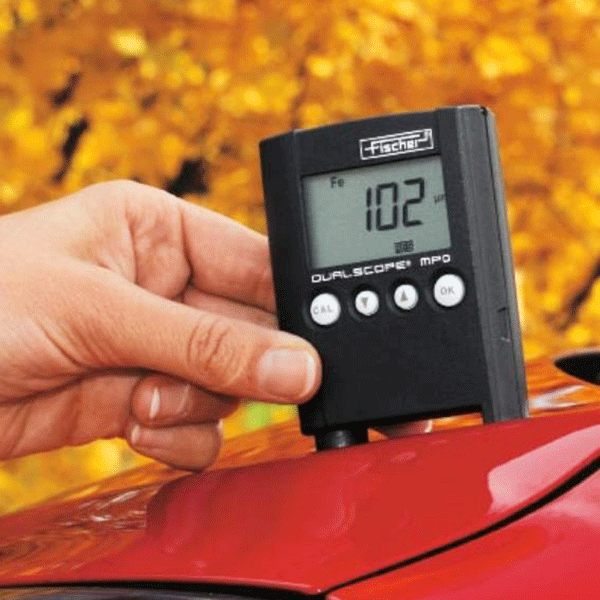

汽车制造领域广泛应用膜厚测试技术进行质量控制。从车身钢板的防腐涂层厚度，到发动机零部件的耐磨镀层，再到车窗玻璃的隔热膜，都需要定期检测以确保符合标准。特别是电泳涂装和喷涂工艺中，膜厚测试仪帮助工程师优化工艺参数，在保证防护性能的同时避免材料浪费，对控制成本和提升产品可靠性都有重要意义。

膜厚测试仪的选型要点

材料特性是选择膜厚测试仪的首要考量因素。对于透明或半透明薄膜，光学方法通常是最佳选择；金属材料则可以考虑涡流或超声波方法；多层复合结构可能需要特殊的技术如太赫兹波或X射线。材料的表面状态也很重要，粗糙表面可能影响光学测量，而曲面样品则需要专门的探头适配器。

测量环境同样影响仪器选择。实验室条件下可以使用精密但体积较大的台式仪器；生产线上则需要坚固耐用、抗干扰能力强的工业型设备；野外或高空作业场合便携式仪器更为实用。温度变化、振动、灰尘等环境因素都可能影响测量精度，必要时应选择具有相应防护等级的设备。

预算和投资回报也是实际选型中不可忽视的因素。高端研究级仪器可能价格昂贵但功能全面，而专用工业测试仪则针对特定应用优化，性价比更高。考虑仪器使用频率、测量需求紧迫性以及操作人员技术水平等因素，有时租赁或第三方检测服务也可能是经济合理的选择。

膜厚测试仪的操作规范

样品准备是获得准确测量结果的第一步。待测表面应清洁干净，去除油污、灰尘和氧化物等可能影响测量的杂质。对于光学测量，特别要注意避免指纹和划痕；超声波测量则需要使用适当的耦合剂消除探头与样品之间的空气间隙。某些特殊材料可能需要进行表面处理或制作专门的夹具来固定。

仪器校准是保证测量准确性的关键环节。使用前应按照制造商建议的方法和周期进行校准，通常需要使用标准厚度片或经过认证的参考样品。多量程仪器应在实际使用的量程范围内校准，校准环境应尽量接近实际测量条件。记录校准数据和历史有助于追踪仪器性能变化，及时发现潜在问题。

测量过程中应注意操作技巧。探头应垂直于样品表面放置，施加的压力保持均匀适度；光学测量时要确保光路不被遮挡，避免强环境光干扰；移动式测量应遵循固定的路径和顺序以保证数据可比性。每个样品建议进行多次测量取平均值，特别注意异常值的识别和处理，必要时重新准备样品或检查仪器状态。

膜厚测试仪的常见问题分析

测量结果不稳定是用户经常反映的问题。可能的原因包括样品表面状态不理想、探头接触不良、环境振动干扰、电源波动或仪器预热不足等。针对性地改善样品制备、使用稳定的工作台面、确保良好接地和电源质量、让仪器充分预热等措施通常能提高测量稳定性。如果问题持续存在，可能需要检查传感器状态或联系厂家维修。

系统误差表现为测量值与参考值之间存在一致的偏差。这种问题往往源于校准不当、标准片损坏、温度补偿失效或软件设置错误。定期验证校准状态、使用新鲜的标准片复核、检查温度传感器功能以及确认参数设置正确是排除系统误差的有效方法。某些情况下，可能需要更新固件或重新进行厂校来恢复仪器精度。

探头损坏是影响测量可靠性的严重问题。光学探头镜片划伤、超声波探头磨损或开裂、涡流探头线圈断路等都可能导致测量异常。日常使用中应轻拿轻放探头，避免碰撞和刮擦；使用后妥善存放，防止受潮或积尘；定期检查探头状态，发现损坏及时更换。选择适合被测材料形状和尺寸的探头附件也能延长探头使用寿命。

膜厚测试仪的维护保养方法

日常清洁是最基本的维护工作。光学元件表面应使用专用镜头纸和清洁剂轻轻擦拭，避免使用普通纸巾造成划痕；机械部件要防止灰尘积聚，特别关注运动机构和接触部位；外壳清洁应使用中性清洁剂，严禁使用腐蚀性化学品。清洁前务必关闭电源，防止短路或触电危险。

定期性能验证是保持测量可靠性的重要措施。除了按照厂家建议的周期进行专业校准外，用户应定期使用标准样品进行中间核查，建立仪器性能变化趋势记录。当发现测量结果偏离预期或仪器出现异常提示时，应立即停止使用并进行检查。保留完整的维护和校准记录有助于分析问题原因和评估仪器状态。

正确的存放方式能延长仪器使用寿命。长期不用的仪器应清洁后放入原包装箱，存放在干燥、无尘、温度适宜的环境中；电池供电的设备应定期充电，防止电池过度放电损坏；精密光学部件建议放入干燥箱或使用防潮剂保护。重新启用长期存放的仪器时，应进行全面检查和校准确认性能正常后再投入使用。

膜厚测试技术与其他分析方法的配合

在实际材料分析工作中，膜厚测试仪常与其他表征手段配合使用，提供更全面的材料信息。与表面粗糙度仪的结合应用可以区分厚度变化和表面形貌的影响，特别对于粗糙基材上的薄膜测量尤为重要。先测量表面轮廓再选择平整区域进行厚度检测，能够提高测量结果的代表性和可靠性。

与成分分析技术的联用可以更深入地了解薄膜特性。X射线荧光光谱仪或能谱仪可以提供薄膜元素的定性定量信息，结合厚度数据能够计算涂层单位面积的质量或密度。红外光谱和拉曼光谱则可用于识别薄膜的化学结构和分子组成，这些信息对于解释厚度测量结果的变化原因非常有帮助。

在失效分析领域，膜厚测试常作为初步筛查工具，结合显微镜观察和力学性能测试等手段共同确定失效机制。例如涂层脱落问题可能涉及厚度不均、界面污染或应力过大等多种因素，只有综合分析厚度数据、界面形貌和力学测试结果才能准确找出根本原因并提出改进方案。
