串联电抗器是什么，有哪些应用与常见问题

串联电抗器是电力系统中一种常见的无功补偿设备，它通过电感特性来限制电流、稳定电压和改善电能质量。这种设备的核心是一个或多个电感线圈，当交流电流通过时，会产生与电流变化率成正比的感应电动势，从而表现出对交流电的特殊阻抗特性。与电阻不同，电抗器不消耗有功功率，而是进行能量的暂时存储与释放，这种特性使其成为电力系统中不可或缺的元件。

在交流电路中，电抗器的阻抗与频率成正比，这意味着它对高频电流的阻碍作用更强。这种频率依赖特性使串联电抗器在滤波、限流等方面具有独特优势。电抗器的电感量通常以毫亨(mH)为单位，其阻抗值则取决于电感量和电源频率。值得注意的是，实际应用中的电抗器并非理想元件，线圈电阻、磁芯损耗等因素都会影响其性能表现。

串联电抗器的主要类型

根据结构和用途的不同，串联电抗器可分为多种类型。干式空心电抗器采用无磁芯设计，完全依靠空气作为磁路介质，具有线性特性好、无磁饱和的优点，常用于高电压大电流场合。油浸式电抗器则将线圈浸泡在绝缘油中，提高了绝缘性能和散热能力，适用于户外变电站等环境条件较恶劣的场所。

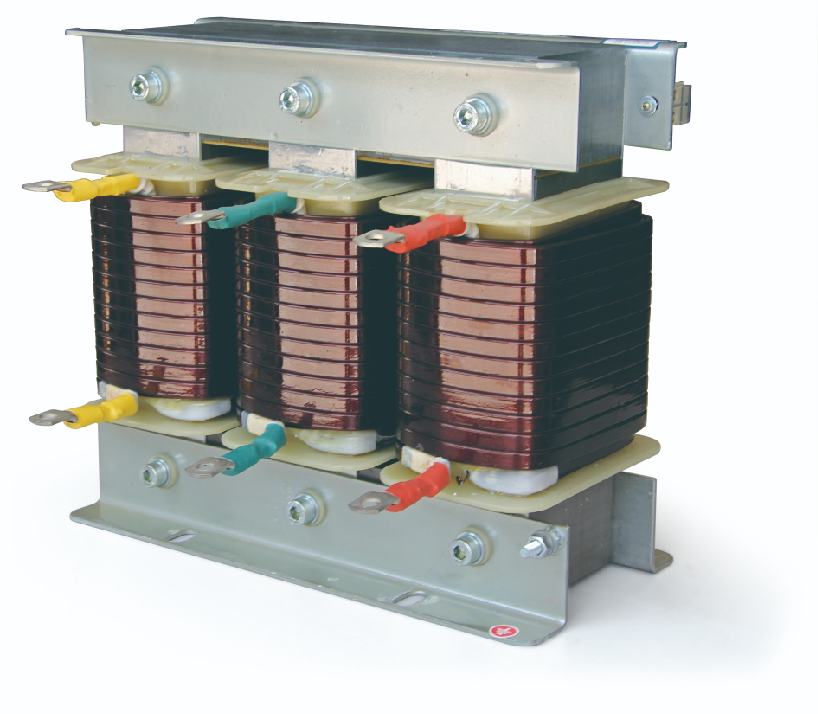

铁芯式电抗器使用硅钢片等磁性材料作为磁路，能在较小体积下获得较大电感量，但存在磁饱和风险，设计时需要特别注意工作点选择。调谐电抗器是另一种特殊类型，它与电容器配合使用，构成特定频率的谐振电路，用于滤除电力系统中的特定谐波成分。此外，根据安装方式还可分为户内型和户外型，根据冷却方式可分为自然冷却和强制风冷等不同类型。

电力系统中的应用场景

串联电抗器在电力系统中发挥着多重重要作用。在输电线路中，它被用来补偿线路的电容效应，特别是在长距离输电时，可以防止电压异常升高，维持系统稳定运行。在配电网络中，电抗器常与电容器组串联使用，一方面限制电容器投入时的涌流，另一方面构成谐波滤波器，净化电网电能质量。

工业用电场合中，大型电动机、电弧炉等设备会产生大量谐波，串联电抗器能有效抑制这些谐波对电网的污染。在新能源领域，光伏电站和风电场也广泛使用电抗器来解决并网时的谐波和电压波动问题。电力电子装置如变频器、整流器等同样需要电抗器作为关键配套设备，以平滑电流波形并减少对电网的干扰。

设计与制造关键技术

串联电抗器的设计需要考虑多方面因素。电感量选择需根据系统参数和功能需求精确计算，既要满足性能要求，又要避免过度设计造成的资源浪费。绝缘设计至关重要，特别是高压电抗器，需要合理确定绝缘材料和结构，确保在各种工况下的安全可靠。散热设计同样不可忽视，温升过高会导致绝缘老化加速甚至设备损坏。

制造工艺方面，线圈绕制要求紧密均匀，确保电感量的一致性和机械强度。干式电抗器通常采用铝导线或铜导线，经过特殊工艺处理以提高表面散热能力。油浸式电抗器则需严格控制绝缘油的纯度和干燥度。磁芯材料的选择和处理对铁芯电抗器性能影响显著，优质冷轧硅钢片和适当的退火工艺能有效降低铁损。出厂前的各项测试，包括电感量测量、耐压试验、温升试验等，都是保证产品质量的必要环节。

安装与运行维护要点

串联电抗器的安装位置和方式直接影响其性能发挥。通常情况下，它应尽量靠近需要补偿或保护的设备安装，以减少连接阻抗的影响。户外安装时需考虑防雨防潮措施，户内安装则要保证足够的通风散热空间。电抗器与电容器等其他设备的连接必须牢固可靠，接触电阻过大会导致局部过热。

运行维护工作对延长电抗器寿命至关重要。日常巡检应注意观察有无异常噪音、振动或过热现象，定期检查绝缘状况和连接部位。干式电抗器要防止积尘影响散热，油浸式则需要定期检测油质和油位。红外热成像技术能有效发现早期过热缺陷，避免故障扩大。当系统参数变化或负载特性改变时，应及时评估原有电抗器是否仍适用，必要时进行调整或更换。

性能参数与选型指南

选择合适的串联电抗器需要了解其关键性能参数。额定电流和额定电压是最基本的指标，必须与系统匹配。电感量决定了电抗值大小，需根据具体应用计算确定。品质因数Q值反映电抗器的”纯度”，Q值越高，等效电阻越小。对于谐波滤波应用，还需要关注电抗器在不同频率下的阻抗特性。

电流承载能力是选型时的重要考虑因素，既要满足正常工作电流，也要考虑可能的过载情况。温升限值决定了电抗器的持续工作能力，通常有不同绝缘等级对应的允许温升标准。噪声水平在某些场合如居民区附近也需特别关注。此外，安装空间限制、环境条件（温度、湿度、海拔等）、维护便利性等实际因素也应纳入选型考量。

常见问题与解决方案

串联电抗器在实际使用中可能遇到各种问题。过热是最常见的故障现象，可能由过载、散热不良或连接松动引起，解决方法是降低负载、改善通风或紧固连接件。异常噪音往往源于机械松动或磁致伸缩效应，需要检查紧固状态或考虑减振措施。绝缘劣化会引发放电甚至短路，必须定期检测绝缘电阻和介质损耗因数。

谐波放大是容易被忽视的问题，当电抗器与系统电容形成谐振电路时，可能放大特定次谐波而非滤除，这需要通过阻抗分析和系统仿真来预防。三相不平衡会导致中性点偏移和额外损耗，应尽量保证三相负载均衡。对于油浸式电抗器，油质劣化和密封失效也是常见故障点，需要定期取样化验和密封性检查。

经济效益与系统影响

合理使用串联电抗器能为电力系统带来显著经济效益。通过改善功率因数，可以减少线路损耗和变压器负载，直接节省电能。谐波滤除能保护敏感设备，延长其使用寿命，降低维护成本。电压稳定功能可提高供电质量，减少因电压波动导致的生产损失。在工业用户端，良好的无功补偿还能避免供电部门的功率因数罚款。

从系统角度看，串联电抗器有助于提高电网传输容量，延缓输配电设备升级投资。它还能增强系统稳定性，抑制电压崩溃风险，减少停电事故。在新能源并网方面，电抗器帮助平滑波动性电源的输出，促进可再生能源的消纳。综合考虑初投资、运行维护费用和产生的效益，串联电抗器在大多数应用场合都具有良好的经济性。
