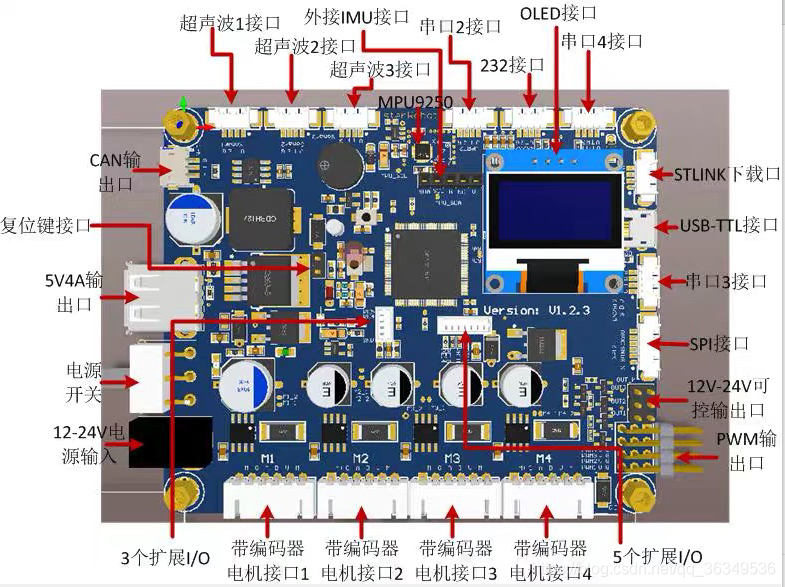

ROS驱动电机特点与调试

机器人操作系统（ROS）作为当今机器人开发的主流框架，为电机控制提供了标准化接口和丰富工具。电机作为机器人的”肌肉”，负责将电信号转化为机械运动，而ROS则充当”神经系统”，协调各种电机的运动控制。在ROS架构中，电机驱动通常位于底层硬件与高层算法之间，起到承上启下的关键作用。

ROS通过硬件抽象层将具体电机设备与上层应用解耦，使得开发者可以专注于算法开发而不必深入了解硬件细节。这种设计理念大大提高了开发效率，也使得不同厂商的电机设备能够在同一ROS系统中协同工作。典型的ROS电机驱动包含设备通信、数据解析、控制指令转换和状态反馈等功能模块，共同完成对电机的精确控制。

常见电机类型及其ROS驱动特点

直流有刷电机因其结构简单、成本低廉，在小型机器人中广泛应用。其ROS驱动通常需要处理PWM信号生成和编码器反馈，实现速度闭环控制。直流无刷电机则具有高效率、长寿命特点，多用于要求较高的场合，其ROS驱动需要实现更复杂的换相控制和FOC（磁场定向控制）算法。

步进电机以精确的位置控制见长，在3D打印机、CNC设备中很常见。ROS驱动步进电机时需处理脉冲信号分配和微步控制，同时防止丢步现象。伺服电机集成了控制电路和反馈系统，ROS可通过标准协议如PWM或串口通信直接控制其位置或速度。对于更复杂的协作机器人，关节模组通常内置高性能电机和减速器，其ROS驱动需要支持EtherCAT、CANopen等工业总线协议。

ROS电机驱动的基本架构

标准ROS电机驱动通常采用分层设计。最底层是硬件接口层，负责与具体电机控制器或驱动板的通信，常见方式包括串口、USB、CAN、以太网等。中间层是数据转换层，将原始硬件数据转换为ROS标准消息格式，或将ROS控制指令翻译为硬件能理解的命令。最上层是ROS接口层，提供标准的topic、service和action接口供其他节点调用。

典型的电机驱动节点会发布如/joint_states这样的标准话题，包含电机位置、速度等信息；同时订阅/cmd_vel等控制话题，接收运动指令。对于需要复杂控制的场合，驱动可能还会提供参数配置服务和轨迹执行action。良好的驱动设计应考虑实时性要求，重要控制循环通常需要运行在数百赫兹甚至更高频率，而状态反馈也需要及时更新以保证控制精度。

电机控制算法实现

PID控制是ROS电机驱动中最基础也最常用的算法。位置式PID通过调节比例、积分、微分三个参数，使电机快速准确地到达目标位置。速度PID则用于维持恒定转速，克服负载变化带来的扰动。在ROS中实现PID控制器可以利用现成的control_toolbox功能包，也可以自行编写控制节点。

对于更高级的应用，如机器人手臂的轨迹跟踪，可能需要引入前馈控制补偿系统动力学影响。自适应控制能根据负载变化自动调整参数，适合抓取不同物体的场合。阻抗控制则使电机表现出特定的刚度和阻尼特性，实现人机安全交互。这些算法在ROS中通常以插件形式实现，便于在不同硬件平台上复用和调参。

通信协议与接口标准

串口通信（UART）是最简单的电机控制方式，ROS中可以通过serial包直接与支持串口协议的驱动器通信。PWM控制常见于舵机和部分直流电机，ROS节点通过GPIO接口产生不同占空比的脉冲信号。I2C和SPI总线适合板载电机驱动芯片，具有接线简单的优点，但在长距离传输时可靠性下降。

工业级应用中，CAN总线因其高可靠性和多节点特性被广泛采用，ROS可以通过socketcan接口与CAN网络交互。EtherCAT等实时以太网协议则能满足更高性能要求，支持数百个节点的精确同步控制。对于标准化程度较高的伺服系统，Modbus、CANopen等协议提供了统一的配置和控制接口，相应ROS驱动也更容易实现跨平台兼容。

常用ROS功能包与工具

ros_control框架为机器人电机控制提供了统一架构，包含硬件接口、控制器管理和传输配置等功能。gazebo_ros_pkgs允许在仿真环境中测试电机驱动而无需实际硬件，大大加速开发流程。rqt_plot工具可实时可视化电机状态数据，便于调试和性能分析。

moveit作为最流行的运动规划框架，需要底层电机驱动提供良好的joint_states接口和FollowJointTrajectory action支持。ros_controllers包内置了多种常用控制器实现，如joint_position_controller、joint_velocity_controller等，可直接配置使用。对于移动机器人，teb_local_planner等包需要电机驱动正确响应cmd_vel指令，实现精确的底盘控制。

开发实践与调试技巧

开发ROS电机驱动应从简单测试开始，先验证基本通信功能，再逐步增加控制逻辑。使用rqt_graph工具可以直观查看节点间的连接关系，确保话题和服务正确建立。rosbag记录和回放功能对分析偶发性问题特别有用，能够重现特定场景下的电机行为。

参数服务器是调节控制器行为的有效途径，通过rosparam动态调整PID增益等参数，观察实时响应变化。对于多电机系统，务必注意时间同步问题，硬件时间戳或ROS的message_filters包能帮助对齐不同传感器的数据。性能分析工具如rqt_runtime_monitor可以识别控制循环中的延迟和抖动，指导优化工作。

安全考量与异常处理

电机驱动必须包含完善的安全机制，防止过流、过热或意外碰撞导致的损坏。软件限位可防止关节超出机械允许范围，紧急停止功能应在异常情况下立即切断电机电源。看门狗定时器能够检测控制系统是否失去响应，自动进入安全状态。

温度监控对预防电机过热烧毁很重要，ROS驱动应定期读取温度传感器数据并在超限时降额运行。电流反馈不仅能用于力矩控制，也是检测堵转和过载的有效手段。对于协作机器人，还需实现轻触检测功能，在与人接触时及时停止或回退。所有安全相关功能都应经过充分验证，确保在各种边界条件下可靠工作。

系统集成与性能优化

将电机驱动集成到完整机器人系统中时，需要考虑与其他传感器的数据同步问题。URDF模型中的传动比、关节限位等参数必须与实际硬件一致，否则可能导致控制异常。动态参数配置功能允许根据工作场景切换控制模式，如高精度定位模式与大范围运动模式。

实时性优化是提高控制性能的关键，Xenomai或PREEMPT_RT等实时Linux补丁能显著降低控制延迟。对于计算密集型算法如FOC，可以考虑卸载到专用FPGA或MCU执行。电源管理也不容忽视，合理的供电设计和滤波电路能减少电气噪声对控制系统的干扰。最终应进行全面的系统辨识，获取精确的动力学参数，为高级控制算法提供基础数据。
