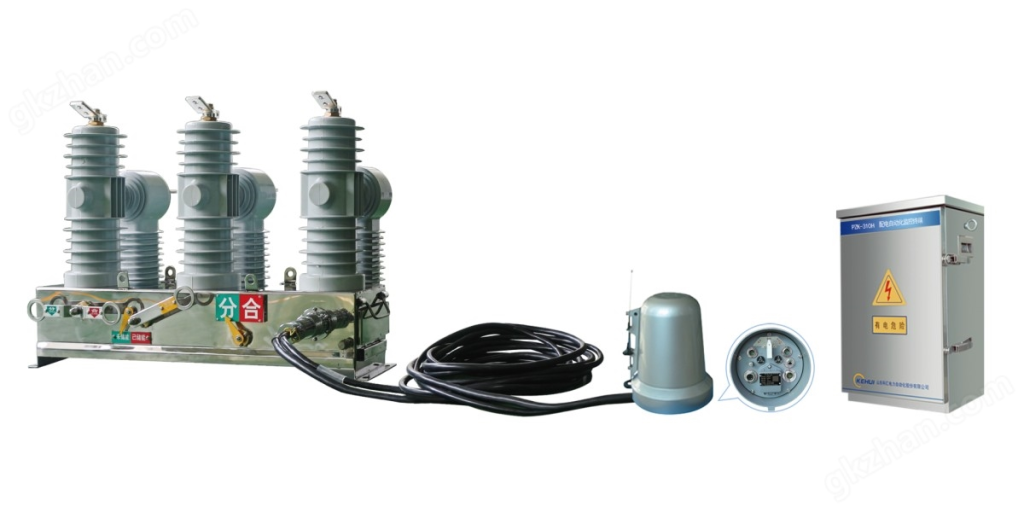

柱上断路器的类型及特点

柱上断路器是电力系统中不可或缺的重要设备，它如同电力网络的”安全卫士”，默默守护着电网的安全稳定运行。这种安装在电线杆或铁塔上的开关装置，能够在电路出现故障时迅速切断电流，防止事故扩大，保障供电可靠性。

柱上断路器的基本概念

柱上断路器是一种安装在电线杆或铁塔上的高压开关设备，主要用于配电线路的保护和控制。它得名于其安装位置——电线杆（柱）之上，与地面保持一定安全距离。这种设计既节省了地面空间，又便于线路的连接和维护。

在电力系统中，柱上断路器扮演着关键角色。它能够在正常运行时接通和断开电路，实现线路的投切；在故障情况下，如短路或过载时，又能自动切断故障电流，保护电力设备和线路免受损坏。与地面安装的断路器相比，柱上断路器具有安装灵活、不占用地面空间、适应性强等优势，特别适合架空线路的应用环境。

柱上断路器的工作电压等级通常在10kV至35kV之间，属于中压配电范畴。它的额定电流从几十安培到上千安培不等，可根据实际负载需求选择合适的型号。现代柱上断路器不仅具备基本的保护功能，还集成了智能化监测单元，能够实现远程控制和状态监测，为配电网自动化提供了有力支持。

柱上断路器的工作原理

柱上断路器的核心功能是控制和保护电路，其工作原理基于电磁学、热力学和机械运动的基本原理。在正常工作状态下，断路器保持闭合，允许电流通过；当检测到异常情况时，断路器迅速动作，切断电路。

过电流保护是柱上断路器最基本的功能。当线路中出现超过设定值的电流时，断路器的电磁脱扣机构或电子保护装置会启动，触发操作机构断开触点。这种过电流可能是由短路故障或严重过载引起的。短路时电流可能达到正常值的几十倍，必须在极短时间内切断，否则会造成设备损坏甚至引发火灾。

灭弧过程是断路器工作的关键环节。当触点分离时，电流会产生强烈的电弧，如果不及时熄灭，电弧将持续导电，导致断路器无法有效断开电路。柱上断路器采用多种灭弧技术，常见的有油灭弧、SF6气体灭弧、真空灭弧等。现代柱上断路器多采用真空或SF6作为灭弧介质，具有灭弧性能好、维护简单的优点。

操作机构是断路器的”执行者”，负责触点的开合。柱上断路器通常采用弹簧储能机构，可以手动操作或电动操作。电动操作又分为电动机储能和电磁铁操作两种方式。智能型柱上断路器还配备了电动操作机构，能够接受远程控制信号实现自动分合闸，为配网自动化创造条件。

柱上断路器的主要类型

根据灭弧介质的不同，柱上断路器可分为多种类型，每种类型都有其特点和适用场景。

油断路器是最早应用的柱上断路器类型，利用绝缘油作为灭弧和绝缘介质。这种断路器结构简单、成本低，但存在火灾风险，维护工作量大，目前已逐渐被淘汰。油断路器需要定期检查油位和油质，更换老化的绝缘油，运行维护较为繁琐。

真空断路器采用高度真空的灭弧室作为核心部件，是目前应用最广泛的柱上断路器类型。真空具有优异的绝缘和灭弧性能，触点磨损小，寿命长，几乎免维护。真空断路器结构紧凑，操作可靠，特别适合频繁操作的场合。它的缺点是价格相对较高，且真空度无法现场检测，一旦下降将影响性能。

SF6断路器使用六氟化硫气体作为灭弧和绝缘介质。SF6气体具有极强的电负性，灭弧能力是空气的100倍以上。这种断路器开断能力强，体积小，适合大容量配电线路。但SF6是强效温室气体，泄漏会对环境造成影响，因此对密封性要求极高。近年来，低压力SF6断路器和混合气体断路器逐渐发展，以减少环境影响。

除了按灭弧介质分类，柱上断路器还可按操作方式分为手动操作型和电动操作型；按保护功能分为普通型和智能型；按安装方式分为悬挂式和座装式等。用户可根据实际需求选择合适的类型。

柱上断路器的结构特点

柱上断路器虽然体积不大，但结构设计精巧，各部件协调工作确保其功能的实现。了解其结构特点有助于正确使用和维护。

灭弧室是断路器的核心部件，决定了断路器的性能等级。真空断路器的灭弧室由陶瓷或玻璃外壳、动静触头、屏蔽罩等组成，内部保持10-4Pa以上的高真空度。SF6断路器的灭弧室则充满一定压力的SF6气体，配有特殊的喷嘴结构引导气流吹弧。灭弧室一旦损坏通常需要整体更换，因此外部设有保护壳体防止机械损伤。

绝缘支撑系统保证带电部分与接地部分之间的安全距离。柱上断路器采用复合绝缘子或瓷绝缘子作为支撑，既要承受机械负荷，又要提供足够的电气绝缘。户外环境中的污秽、潮湿会影响绝缘性能，因此绝缘子设计有伞裙结构增加爬电距离，防止表面闪络。

操作机构箱体通常由耐腐蚀的铝合金或不锈钢制成，内部包含弹簧储能机构、脱扣装置、辅助开关等机械部件。智能型断路器还装有保护继电器、通信模块等电子设备。箱体设计要考虑防水防尘，一般达到IP65防护等级，以适应户外恶劣环境。

外部连接部分包括进出线端子、安装支架等。端子设计要考虑导线连接的可靠性和便于施工，有的采用插拔式设计方便安装。安装支架需适应不同规格的电杆或铁塔，确保断路器稳固安装。此外，断路器还配有分合闸指示、手动操作杆等辅助装置，便于运行人员观察和操作。

柱上断路器的应用场景

柱上断路器广泛应用于中压配电网中，其安装灵活的特点使其成为架空线路保护的理想选择。

在城乡配电网中，柱上断路器常用于10kV架空线路的分段保护。通过合理设置断路器，可以将长线路分成若干区段，当某一区段发生故障时，仅切断故障区段而非整条线路，缩小停电范围，提高供电可靠性。这种应用通常选择具有过流保护和自动重合闸功能的智能断路器，实现故障隔离和非故障区段的快速恢复供电。

工矿企业的供电线路也大量使用柱上断路器。企业内部的配电网络往往分支较多，负荷特性复杂，需要可靠的保护装置。柱上断路器可以安装在进线端作为主保护，也可安装在分支线上作为分支保护。对于有重要负荷的企业，常采用带方向保护功能的断路器，实现选择性保护，确保关键设备不断电。

可再生能源接入点也需要柱上断路器提供保护。分布式光伏、风力发电等通过10kV线路并网时，在连接点安装柱上断路器，既可在电网故障时快速断开分布式电源，防止孤岛运行，又能在分布式电源内部故障时提供保护，避免影响主网。这类应用通常需要断路器具备方向过流保护、低电压保护等功能。

此外，柱上断路器还常用于线路联络点、电缆-架空线转换点等关键位置。在这些应用中，断路器的选择不仅要考虑电气参数匹配，还要考虑环境条件如温度范围、污秽等级、海拔高度等影响因素，确保长期可靠运行。

柱上断路器的维护要点

为确保柱上断路器长期可靠运行，适当的维护保养必不可少。不同型号的断路器维护要求有所差异，但基本原则相通。

定期外观检查是最基本的维护工作。通过望远镜或无人机巡检，观察断路器外壳有无破损、锈蚀，绝缘子表面有无裂纹、污秽，连接部位有无松动、过热痕迹。特别是沿海或工业污染严重地区，要重点检查绝缘子表面的积污情况，必要时进行清洗或更换。

机械特性测试对保证断路器正确动作至关重要。包括测量分合闸时间、同期性、行程特性等参数，检查操作机构的灵活性，润滑转动部位。弹簧储能机构要检查储能状态和释放能量，电动操作机构要检查电机和传动系统。这些测试通常需要专业仪器和培训人员进行。

电气性能试验主要包括绝缘电阻测量、接触电阻测量和工频耐压试验。绝缘电阻反映设备绝缘状态，应在停电状态下用兆欧表测量各相间及对地绝缘电阻。接触电阻反映触头接触状况，过大可能导致过热。耐压试验验证设备绝缘强度，但需注意真空断路器不宜频繁进行高压试验，以免损害真空度。

智能型柱上断路器还需进行保护功能校验和通信测试。模拟各种故障情况，检查保护动作的正确性和准确性。测试远程控制、数据采集等自动化功能是否正常。软件版本和参数设置要定期核对，确保与系统保持一致。蓄电池作为后备电源，要检查其电压和容量，通常每2-3年需要更换。

维护工作必须遵守安全规程，停电、验电、挂接地线等安全措施一步不可少。维护周期一般结合设备状况和运行经验确定，新设备初期可每年一次，运行多年后可适当增加频次。异常天气或特殊运行方式后，可安排临时检查。详细的维护记录有助于分析设备状态趋势，为后续维护提供依据。

柱上断路器作为配电网的关键设备，其性能直接影响供电可靠性和安全性。随着技术进步，柱上断路器正朝着更智能、更可靠、更环保的方向发展，但基本原理和功能保持不变。正确选择、安装和维护柱上断路器，是保障电力系统安全运行的重要环节。
