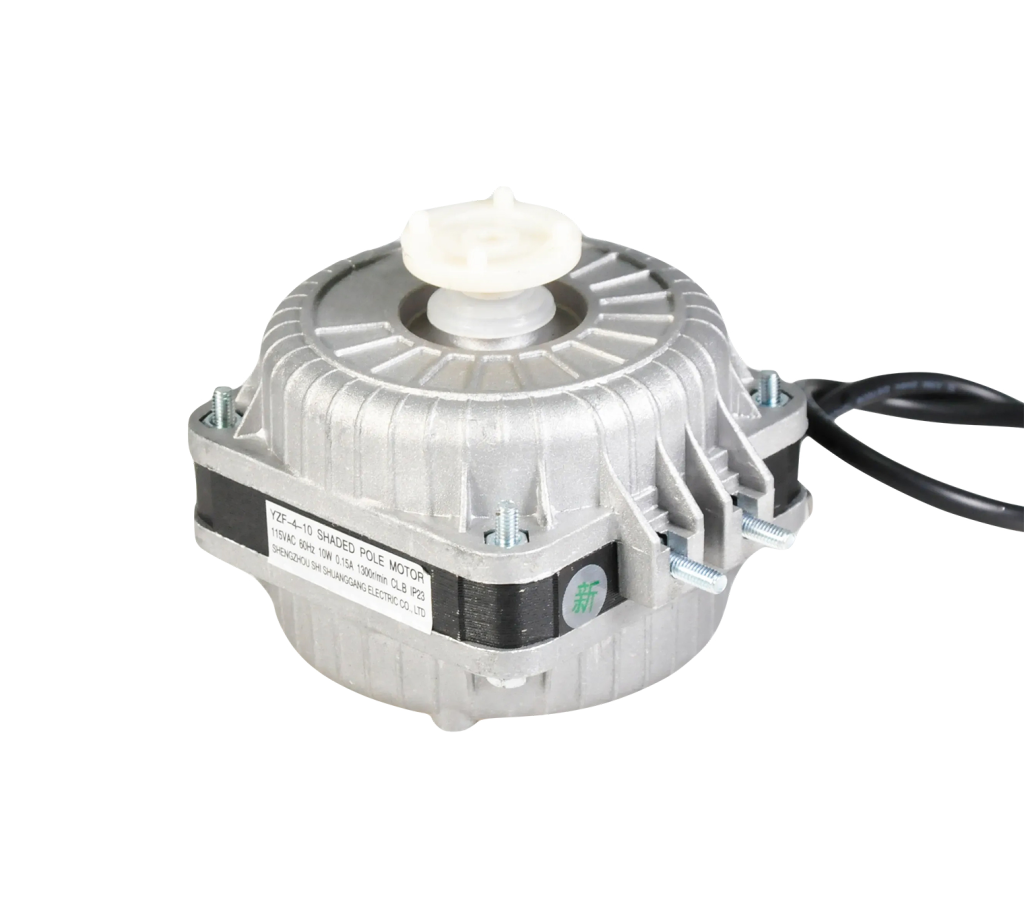

罩极电机的工作原理与应用

罩极电机是一种结构简单、成本低廉的单相感应电动机，广泛应用于小型风扇、家用电器和办公设备等领域。这种电机以其独特的结构设计和可靠的性能表现，在众多小型电机中占据重要地位。

罩极电机的基本结构

罩极电机主要由定子、转子和启动装置三大部分组成。定子部分包括主极和罩极，这是罩极电机区别于其他单相电机的显著特征。主极上绕有主绕组，通常采用集中绕组形式；罩极则是主极的一部分，被一个铜制的短路环所”罩住”，这个短路环通常由铜材制成，故称为”罩极”。

转子通常采用鼠笼式结构，由硅钢片叠压而成，转子槽内嵌有铝条或铜条，两端用短路环连接，形成闭合回路。这种结构简单可靠，无需电刷和换向器，大大减少了维护需求。

电机的机壳一般采用铸铁或铝合金材料，既提供机械支撑又帮助散热。轴承系统多采用含油轴承或滚珠轴承，前者成本低噪音小，后者寿命长承载能力高。整个电机结构紧凑，零部件数量少，这为其低成本和高可靠性奠定了基础。

罩极电机的工作原理

罩极电机的工作基于单相交流电产生的交变磁场与短路环中感应电流的相互作用。当主绕组通入单相交流电时，产生一个交变的主磁场。这个交变磁场会在短路环中感应出电流，根据楞次定律，感应电流产生的磁场总是阻碍原磁场的变化。

这种相位差导致被罩部分与未罩部分的磁场在时间上存在相位差，从而在空间上形成一种旋转磁场效果。虽然这种旋转磁场不如三相电机那样完美，但足以使转子获得启动转矩并持续旋转。

罩极电机的转向是由其物理结构决定的，总是从未罩部分转向罩极部分。要改变转向，必须改变电机的物理结构，这是罩极电机的一个固有特点。由于这种旋转磁场相对较弱，罩极电机的启动转矩通常较小，效率也相对较低，但这些缺点在多数低功率应用中是可以接受的。

罩极电机的性能特点

罩极电机最突出的优点是结构简单、成本低廉且可靠性高。由于没有离心开关、启动电容器等易损件，其故障率极低，特别适合需要长期连续运行的场合。同时，这种电机运行噪音小，电磁干扰低，在需要安静环境的应用中表现优异。

然而，罩极电机也存在一些明显的局限性。其效率通常在15%-30%之间，远低于电容运转电机或三相异步电机。启动转矩较小，一般仅为额定转矩的30%-50%，不适合需要大启动转矩的负载。此外，功率因数较低，通常在0.5-0.6范围内，这会导致线路损耗增加。

罩极电机的调速性能较差，传统上主要通过调整输入电压来实现速度控制，这种方法效率低下。近年来，随着电子技术的发展，一些采用电子调速的新型罩极电机产品逐渐出现，但成本相对较高。散热性能也是罩极电机的一个弱点，因其结构紧凑，散热面积有限，长时间高负荷运行容易导致温升过高。

罩极电机的制造工艺

罩极电机的制造过程体现了”简单可靠”的设计理念。定子铁芯采用硅钢片冲压叠装而成，冲片形状特殊，留有罩极位置。绕组采用自动绕线机完成，绝缘处理通常采用浸渍工艺，确保电气性能和机械强度。

短路环的装配是关键工序，需要保证良好的电气接触和机械固定。传统工艺采用铜环铆接，现代工艺则越来越多地使用铝材压铸成型，既降低成本又提高一致性。转子制造多采用压铸铝工艺，将熔融铝注入铁芯槽内，形成鼠笼导条和端环。

总装过程注重轴承的精准定位和气隙的均匀控制，这对电机性能和噪音水平有重要影响。出厂前的测试主要包括绝缘测试、空载测试和负载测试，确保每台电机符合设计标准。随着自动化水平的提高，现代罩极电机制造已实现高度自动化，进一步降低了生产成本。

罩极电机的常见应用

罩极电机因其经济性和可靠性，在众多低功率场合得到广泛应用。家用电器是罩极电机的传统市场，各种规格的电风扇、排气扇、暖风机大量采用罩极电机作为动力源。其低噪音特性特别适合卧室、办公室等安静环境。

在办公设备领域，罩极电机常用于打印机、复印机、碎纸机等设备的辅助系统，如散热风扇和纸张传送机构。工业应用中，罩极电机多见于小型泵类、自动售货机、医疗设备等对体积和噪音有要求的场合。

近年来，随着节能意识的提高，一些高效率改进型罩极电机开始进入高端家电市场。通过优化电磁设计、采用优质材料和改进制造工艺，这些产品的效率可以提升至35%以上，满足了部分对能耗敏感的应用需求。此外，特种罩极电机在航空航天、精密仪器等特殊领域也有少量应用。

罩极电机的维护与故障处理

罩极电机虽然以可靠性著称，但适当的维护可以显著延长其使用寿命。日常维护主要包括保持电机清洁，避免灰尘和纤维堆积影响散热；定期检查固定螺栓是否松动，防止振动导致机械损伤；注意轴承润滑状况，必要时添加适量润滑油。

常见故障中，轴承磨损导致的噪音增大和转子扫膛最为普遍。前者可通过更换轴承解决，后者则需要调整气隙或更换转子。绕组短路或接地故障相对少见，一旦发生通常需要更换整个定子组件。

电气方面的故障多表现为电机无法启动或转速异常。检查电源电压是否正常是第一步，确认输入电压在额定值的±10%范围内。如果电源正常，可手动转动转子检查是否机械卡死。绕组通断测试和绝缘电阻测量可以帮助判断电机内部是否完好。

值得注意的是，罩极电机故障很多时候是由负载问题引起的。风扇叶片变形、泵体堵塞等负载异常都会反映为电机性能下降。因此，全面的故障诊断不应局限于电机本身，而应包括整个传动系统。

罩极电机的技术改进

传统罩极电机虽然结构成熟，但仍有改进空间。电磁设计方面，通过计算机辅助优化极弧系数、罩极尺寸和绕组参数，可以在不增加成本的前提下提升效率5%-10%。材料方面，采用更高牌号的硅钢片和纯度更高的导体材料能降低铁损和铜损。

结构设计上，一些新型罩极电机采用不对称磁路设计或分段罩极技术，进一步改善磁场分布，提高启动性能。散热设计的改进包括优化外壳散热筋结构和采用导热更好的封装材料，这对提高电机功率密度和寿命有显著效果。

制造工艺的进步也为罩极电机性能提升提供了可能。精密冲裁技术减少了铁芯叠压系数波动，自动绕线技术保证了绕组的一致性，激光焊接技术提高了短路环的导电性能。这些改进虽然微小，但累加起来对电机整体性能的影响不容忽视。

电子技术的引入是罩极电机发展的另一个方向。集成简单的控制电路可以实现软启动、多速运行甚至闭环调速，大大扩展了罩极电机的应用范围。当然，这些改进需要在成本和性能之间找到平衡点，保持罩极电机的价格优势。

罩极电机与其他单相电机的比较

与电容运转电机相比，罩极电机结构更简单，成本更低，可靠性更高，但效率和功率因数明显偏低。电容启动电机具有较大的启动转矩，适合带动压缩机等重载启动设备，而罩极电机在这方面毫无优势。

分相电机的性能介于罩极电机和电容电机之间，但需要离心开关，可靠性不如罩极电机。通用电机（串激电机）可以交直流两用，转速高，启动转矩大，但噪音大，电刷需要定期更换。

在实际应用中，选择电机类型需要综合考虑成本、性能、可靠性和使用寿命等因素。对于低功率、连续运行、对启动转矩要求不高的场合，罩极电机往往是性价比最高的选择。这也是为什么在小型通风设备领域，罩极电机能够长期占据主导地位的原因。

每种电机类型都有其最适合的应用场景，了解罩极电机的特点和局限性，有助于工程师在产品设计中做出合理的选择，充分发挥其结构简单、经久耐用的优势。
