永磁同步电机：高效能动力的核心

在现代工业与科技的飞速发展进程中，电机作为将电能转换为机械能的关键设备，广泛应用于各个领域。其中，永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）凭借其卓越的性能，逐渐成为众多应用场景中的首选，扮演着高效能动力核心的重要角色。

一、定义与基本概念

永磁同步电机，是一种转子采用永久磁铁替代绕线的同步电机，通过永磁体励磁产生同步旋转磁场。其工作过程中，定子绕组通入三相对称电流，产生旋转磁场，该磁场与转子永磁体产生的磁场相互作用，驱动转子同步旋转。这种电机的显著特点在于，转子磁场由永磁体提供，无需额外的励磁电流，大大提高了电机的效率和功率密度。

二、工作原理深入剖析

永磁同步电机的运行基于定子绕组、转子笼型绕组以及永磁体产生的磁场间的相互作用。电机启动时，定子绕组通入三相对称电流，形成定子旋转磁场。此磁场相对转子旋转，在笼型绕组内感应出电流，进而产生转子旋转磁场。定子与转子旋转磁场相互作用产生异步转矩，驱动转子从静止状态开始加速转动。在此过程中，转子永磁磁场与定子旋转磁场转速不同，会产生交变转矩。当转子转速接近同步转速时，两者转速趋于相等，定子旋转磁场稍快于转子永磁磁场，相互作用产生的转矩将转子牵入同步运行状态。进入同步运行后，转子绕组不再有电流，此时由永磁体和定子绕组产生的磁场相互作用，持续提供驱动转矩 。

三、基本构造详解

永磁同步电机主要由机壳、定子和转子三大部件组成。

（一）定子

定子包括定子铁芯和定子绕组。定子绕组镶嵌于定子铁芯之中，通电时产生磁场；定子铁芯则用于提高磁导率，增强磁场效果。其结构与工作原理和交流异步电机相似，多采用 4 极形式，三相绕组按 3 相 4 极布置，通电后产生 4 极旋转磁场 。

（二）转子

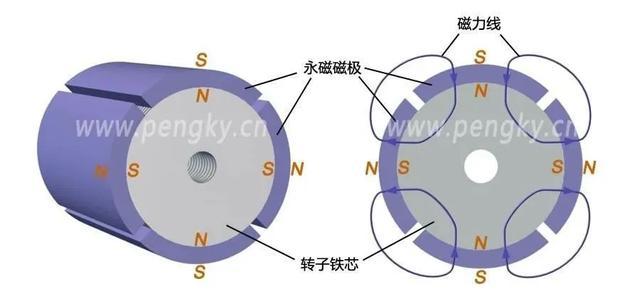

区别于普通三相交流异步电机，永磁同步电机的转子上安装有永磁体磁极。永磁体磁极外凸镶嵌在转子铁芯外侧，组成若干对磁极，一块永磁体具有一个 N 极和一个 S 极。多个永磁体与铁芯共同构成多条磁路，磁力线方向由 N 极指向 S 极。转子与转轴制成一体，两端借助轴承安装在机壳上，转子前端装有散热风扇，随轴一同转动 。

在定子绕组不断通电产生的磁场吸引下，转子跟随定子产生的旋转磁场运转，从而实现电能到机械能的高效转换 。

四、基本分类

依据转子中永磁体位置的不同，永磁同步电机可分为面装式、内插式和内埋式三种类型 。

（一）面装式

面装式永磁同步电机的转子，是将永磁体简单地结合在转轴表面。从机械强度角度看，该结构存在一定局限性；但在磁性方面，却具备独特优势。由于空气与磁铁的磁导率近乎相同，使得电机的直轴和交轴电感相等，转子磁场与定子磁场的交互过程中不会产生磁阻转矩 。

（二）内插式和内埋式

内插式和内埋式电机中，磁铁嵌装于转子内部。这种结构显著增强了转子的机械强度，有利于电机实现弱磁控制，特别适用于高速运行场景。然而，该结构也存在缺点，即会产生磁阻转矩，增加了电机转矩控制的复杂度，并且安装制造工艺更为复杂 。

五、性能特点全面解析

相较于感应电机，永磁同步电机具有众多显著优点 。

（一）高功率密度比

永磁同步电机能够提供较高的功率密度比，与相同功率的感应电机相比，其体积更小、重量更轻，这一特性使其在对空间和重量有严格要求的应用场景中具有明显优势，例如电动汽车、航空航天等领域 。

（二）小转动惯量与快速动态响应

永磁同步电机具有较小的转动惯量，在对电机驱动系统动态响应要求较高的领域，如工业机器人的关节驱动、高性能数控机床的进给驱动等，能够快速响应控制信号的变化，实现精准的运动控制 。

（三）高可靠性与鲁棒性

由于无滑环和电刷，永磁同步电机的可靠性得到极大提高，减少了因滑环和电刷磨损、接触不良等问题导致的故障，更适合应用于高速、超高速以及对可靠性要求极高的场合，如高速离心机、精密磨床等设备 。

（四）高效率运行

永磁同步电机采用永磁体励磁，转子磁场与定子磁场同步，且转子磁场由永磁体构成，无直接电能消耗，电机效率显著提高。在电动汽车领域，高效率意味着更长的续航里程；在工业应用中，高效率可降低能源消耗，减少运行成本 。

六、性能指标实例分析

以额定功率为 2W 的永磁同步电动机为例，其主要技术参数如下 ：

• 额定电压：直流 27V；
• 额定功率：2W；
• 额定转矩：2.2mN·m；
• 空载转速：10000r/min；
• 空载电流：4.6mA；
• 功率因数：0.48。

这些参数直观地反映了该型号永磁同步电机在特定工况下的性能表现，不同应用场景对电机性能指标的侧重点有所不同，设计和选型时需根据实际需求进行综合考量 。

七、关键技术解读

（一）恒压频比控制（VVVF）

VVVF 是一种开环控制方法，在永磁同步电机控制中，通过改变逆变器输出电压和频率，保持电机磁通恒定，即控制过程中维持 V/F 为常数。随着输出频率加快，逆变器输出电压相应增加，且电压频率比值恒定，以维持定子磁通稳定，确保电机运行效率和功率因数。在低速阶段，可采用电压抬升补偿定子阻抗产生的压降，提升电机启动能力。当电机运行在额定转速以上时，输出电压达到逆变器额定输出并保持不变，此时气隙磁通与频率成反比，实现弱磁运行 。

该控制方法无需闭环控制所需的电流、电压、电机转速及位置等反馈信号，系统控制易于实现，成本较低。但它属于开环控制，跟踪性能较差，面对负载突变时的动态性能不如闭环控制，主要适用于对系统动态特性要求不高的调速及传动场合，如风机、水泵等设备的控制 。

（二）矢量控制

矢量控制又称磁场定向控制，根据旋转坐标定向方式可分为多种类型，其中转子磁场定向在控制系统中应用广泛，因其能有效解决电机参数间的解耦问题。实现方式是将定子电流用两个正交的独立控制分量表示，通过对这两个分量的控制，独立调节电机的励磁和转矩，使永磁同步电机像直流电机一样具备良好的动态性能 。

依据永磁同步电机调速系统的不同要求，矢量控制可细分为 id=0 控制、cosφ=1 控制、最大转矩电流比控制等多种策略，以满足不同应用场景下对电机性能的多样化需求，在工业自动化、电动汽车等对电机控制精度和动态性能要求较高的领域得到了广泛应用 。

永磁同步电机凭借其独特的工作原理、多样的结构分类、出色的性能特点以及先进的关键技术，在现代工业、交通运输、新能源等众多领域发挥着不可替代的重要作用，成为推动各行业技术进步和高效发展的核心动力源泉 。
