472 电容：电子电路中的关键元件解析

电子设备内部遍布各种规格的电容器，其中标注 “472” 的型号因应用广泛成为基础电子元件代表。这类电容的核心特征隐藏在三位数字编码中，掌握其参数含义和应用规则对电路设计、维修至关重要。本文将系统解析 472 电容的容量计算方法、材质分类、关键参数、典型应用场景及故障排查技巧，帮助电子爱好者和从业者全面理解这一常用元件。

472 电容的容量标注遵循 JIS C 5062 国际标准，采用三位数编码体系。前两位数字 “47” 代表有效数值，第三位数字 “2” 表示倍率为 10 的 2 次方，单位默认皮法（pF）。通过公式 “容量（pF）= 有效数字 ×10^ 倍率” 计算，可得 472 电容的基础容量为 47×10² = 4700pF。考虑到不同场景下的单位习惯，这一数值还可换算为 4.7 纳法（nF），即 0.0047 微法（μF），三种单位表述在电路设计文档中均可能出现，需根据具体需求灵活转换。特殊情况下，若电容编码第三位为 “9”，则采用 10 的 – 1 次方倍率（如 109 表示 1.0pF），但 472 电容属于常规编码类型，无需额外调整计算逻辑。

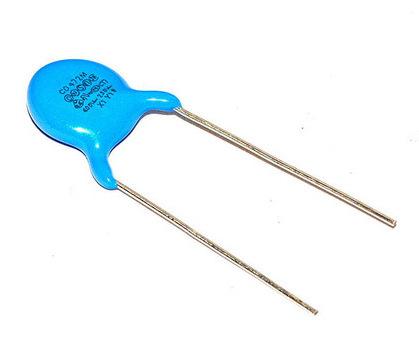

当前市面上的 472 电容主要分为陶瓷电容和薄膜电容两大类别，不同材质赋予元件差异化的电气特性。陶瓷材质 472 电容以氧化钛等陶瓷粉末为介质，常见 Y5V、Y5U 两种温度特性型号。Y5V 材质的电容在 – 25℃至 85℃工作温度范围内，容量变化范围为 + 22% 至 – 82%，适合对温度稳定性要求较低的场景；Y5U 材质则具有 – 25℃至 85℃的工作温度范围和 ±22% 的容量偏差，高频损耗更小，更适用于滤波电路。薄膜材质 472 电容以聚丙烯（PP）或聚酯（PE）为介质，如 CBB21 金属膜电容，其温度系数可低至 – 200±100ppm/℃，绝缘电阻高达 100,000MΩ・μF，在高频、高压环境下表现出更稳定的性能，常用于灯具电源和高频耦合电路。

电压参数是 472 电容选型的核心指标，直接决定元件在电路中的安全工作范围。交流应用场景中，Y1 安规陶瓷 472 电容的额定电压通常为 400VAC， withstand 电压（耐压值）可达 4000VAC，满足电源滤波电路的绝缘要求；直流应用场景中，高压瓷片 472 电容的额定电压可达到 5KVDC，适用于高压电源模块。不同电压等级的 472 电容在封装尺寸上存在明显差异：400VAC 的 Y1 陶瓷电容典型尺寸为 15mm×9.5mm×6mm（长 × 宽 × 高），而 5KVDC 的高压瓷片电容则需要更大的封装空间，引脚间距通常为 11.5mm，以确保足够的绝缘距离。实际应用中需根据电路最高工作电压选择合适型号，通常建议预留 30% 以上的电压余量，避免因电压波动导致元件损坏。

容量偏差等级是 472 电容的另一重要参数，通过字母标识区分不同精度范围。常见的偏差等级包括 J 级（±5%）、K 级（±10%）和 M 级（±20%），其中 M 级最为普及，如 Y1 陶瓷 472M 电容和 5KV-Y5V-472M 高压电容均采用 ±20% 的容量偏差标准。在要求较高精度的振荡电路中，需选择 J 级或 K 级偏差的 472 电容，如 472K1KV 陶瓷电容，其 ±10% 的容量稳定性可确保振荡频率的准确性。损耗角正切值（tanδ）反映电容在交流电路中的能量损耗，陶瓷 472 电容的 tanδ 通常在 0.025 至 0.05 之间，薄膜 472 电容则可低至 0.001，损耗差异使薄膜电容更适合高频大电流场合，如射频耦合电路。

472 电容凭借 4.7nF 的容量特性，在电子电路中承担滤波、耦合、旁路三大核心功能。滤波应用中，它常与电解电容组成复合滤波网络，利用陶瓷材质的高频特性抑制电源中的高频噪声。例如在开关电源输出端，472 陶瓷电容可有效滤除 100kHz 以上的纹波，配合 10μF 电解电容实现全频段滤波。耦合应用方面，472 电容的容量恰好处于信号耦合的最佳区间（1nF-10μF），在音频放大器的输入输出端，它能阻隔直流成分的同时，高效传递 20Hz-20kHz 的音频信号，且不会引入明显的信号衰减。旁路功能主要体现在 IC 电源引脚处，472 电容可吸收瞬时电流波动，稳定芯片供电电压，尤其在数字电路中，每片 IC 的电源引脚附近通常会并联一颗 472 陶瓷电容，形成局部供电回路。

不同应用场景对 472 电容的材质选择提出差异化要求。电源滤波电路优先选择 Y5U 材质的陶瓷 472 电容，其高介电常数特性可在较小体积内实现较大容量，且 400VAC 的额定电压满足市电整流后的电压需求。高频耦合电路则更适合采用聚丙烯薄膜 472 电容，如 CBB21 型号，其 0.001 的低损耗角正切值可减少信号传输过程中的能量损失，630V 的额定电压也能应对电路中的电压峰值。高压环境如 X 光机电源模块，需选用 5KVDC 的高压瓷片 472 电容，该类型电容采用特殊的陶瓷介质和厚电极设计，可承受 4000VAC 的耐压测试，确保高压下的绝缘性能。

472 电容的选型需遵循 “参数匹配 – 环境适应 – 安全冗余” 三大原则。参数匹配环节需确认电路的工作电压、频率和温度范围，例如在 – 40℃至 105℃的工业环境中，应选择温度范围更宽的薄膜 472 电容，而非仅能承受 – 25℃至 85℃的普通陶瓷电容。环境适应方面，潮湿环境需优先选择具有密封封装的电容，如环氧树脂灌封的 Y1 安规电容，其阻燃特性（符合 UL94V-0 标准）也能提升电路的安全性。安全冗余设计要求电容的额定电压高于电路最大工作电压的 1.3 倍以上，例如在 220VAC 市电电路中，应选择 400VAC 以上的 472 电容，避免电压波动导致的元件击穿。此外，还需考虑安装空间限制，贴片式 472 电容（如 0805 封装）适合高密度 PCB 布局，而直插式则更便于手工焊接和维修。

实际应用中，472 电容可能出现容量下降、泄漏电流增大和击穿短路三类常见故障。容量下降表现为电容实际容量低于标称值的 80%，主要由介质老化或温度过高引起，例如长期工作在 85℃以上环境的 Y5V 陶瓷电容，可能因介质结晶度变化导致容量衰减。泄漏电流增大通常伴随电容发热，原因包括介质污染或极板氧化，这种故障在高压 472 电容中更为常见，可能导致电路功耗增加甚至起火风险。击穿短路多由电压超过额定值引起，如将 400VAC 的 472 电容用于 380VAC 电路，可能因绝缘介质击穿形成短路，烧毁周边元件。

故障检测需采用 “外观检查 – 仪器测量 – 电路验证” 的三步法。外观检查重点观察电容是否存在鼓包、漏液或引脚腐蚀，这些现象通常表明电容已发生严重损坏，需直接更换。仪器测量需使用 LCR 数字电桥，在 1kHz 测试频率下测量电容的实际容量和损耗角，例如 472M 电容的实测容量应在 3760pF 至 5640pF 范围内（4700pF±20%），超出该范围则判定为容量异常。电路验证环节需将电容接入测试电路，监测其在额定电压下的温度变化，正常情况下 472 电容的温升应控制在 10℃以内，若温升超过 15℃，则可能存在泄漏电流过大的问题。

472 电容的更换维修需注意参数一致性和安装规范。更换时必须确保新电容的容量、电压等级和材质类型与原元件一致，例如不能用 Y5V 材质的 472 电容替换 Y5U 材质，否则可能因温度稳定性不足导致电路故障。焊接过程中需控制烙铁温度在 350℃以下，焊接时间不超过 3 秒，避免高温损坏电容内部介质，尤其是薄膜材质的 472 电容对温度更为敏感。高压应用场景中，更换后的 472 电容需进行耐压测试，如 5KVDC 型号需施加 4000VAC 电压持续 5 秒，确认无击穿或飞弧现象后方可投入使用。维修完成后还需进行电路性能测试，如滤波效果验证或信号传输效率检测，确保更换后的电容满足电路设计要求。

作为电子电路中的基础元件，472 电容的技术特性与应用方法体现了电子元件选型的普遍规律。从三位数编码的容量解读到材质、电压、精度的综合考量，每一个参数选择都直接影响电路的稳定性和安全性。掌握 472 电容的相关知识，不仅能提升电路设计和维修的效率，更能培养电子工程师对元件参数与应用场景匹配关系的深刻理解。在实际操作中，需始终遵循规范的检测流程和安装标准，充分发挥 472 电容在滤波、耦合、旁路等功能中的核心作用，为电子设备的可靠运行提供保障。
