有源滤波器：原理、分类与应用

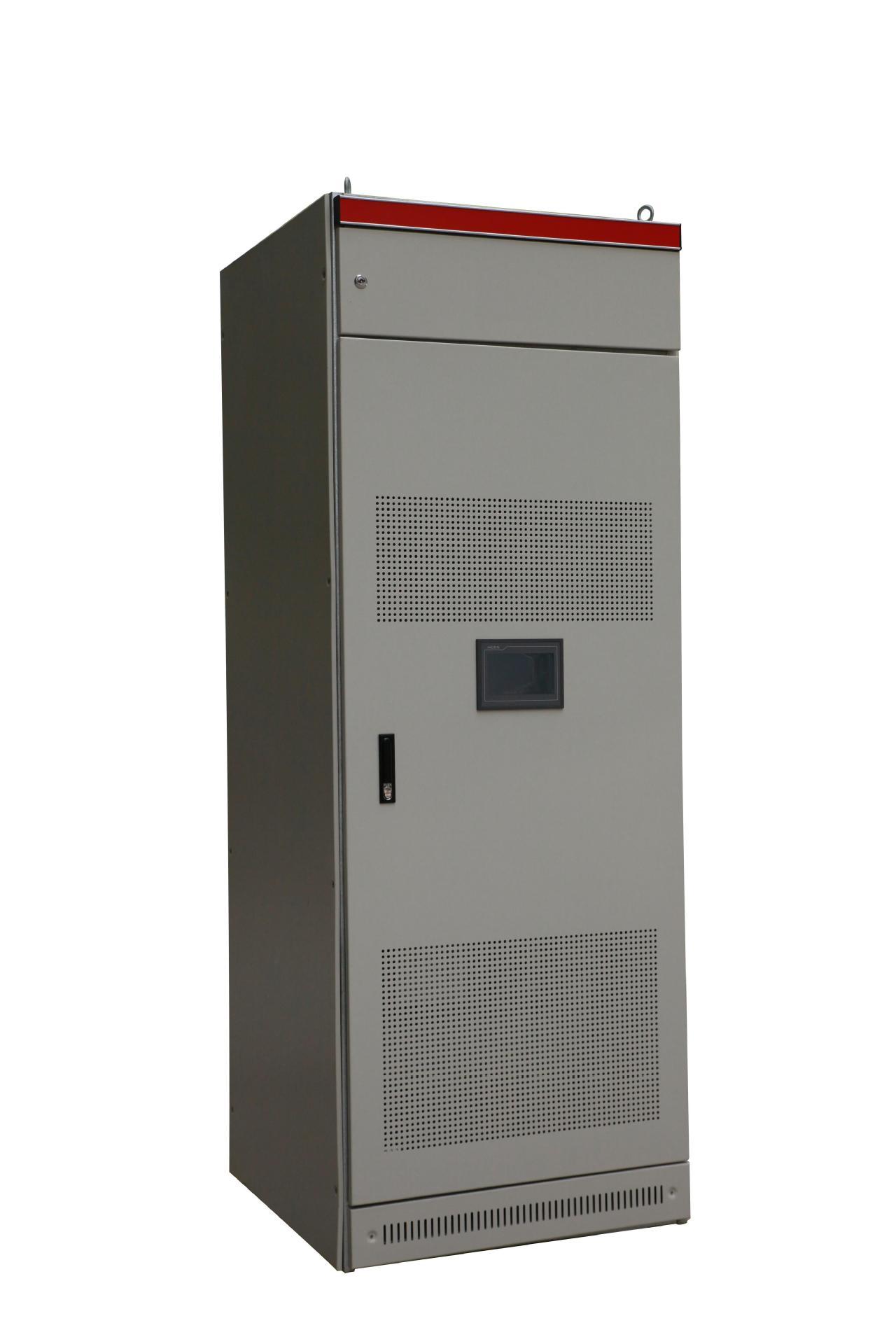

电力系统运行中，谐波污染始终是影响电能质量的关键问题。各类非线性负载，如变频器、整流器、电弧炉等，在工作过程中会向电网注入大量谐波电流，这些谐波不仅会导致变压器、电机等设备过热损耗，还可能干扰精密仪器正常运行，甚至引发继电保护装置误动作。有源滤波器作为一种新型电力电子装置，能够实时检测电网中的谐波成分，并主动产生与谐波电流大小相等、方向相反的补偿电流，从而有效抑制谐波污染，改善电网电能质量，成为现代电力系统中不可或缺的电能质量治理设备。

有源滤波器的核心构成包含检测电路、控制电路、功率主电路以及直流侧储能单元四个关键部分。检测电路负责采集电网中的电压和电流信号，通过特定的算法分离出谐波电流分量，为后续补偿提供精准的信号依据；控制电路则根据检测电路输出的谐波信号，生成相应的控制指令，调节功率主电路的工作状态；功率主电路通常由 IGBT 等全控型电力电子器件组成，在控制指令的作用下，将直流侧的电能逆变为与谐波电流相反的补偿电流，并注入电网；直流侧储能单元一般采用电容器或超级电容，为功率主电路提供稳定的直流电压支撑，保证补偿电流的连续输出。

从工作原理来看，有源滤波器遵循 “检测 – 计算 – 补偿” 的实时闭环控制流程。当电网中存在非线性负载产生谐波时，检测电路首先通过电流传感器采集负载侧的总电流，同时采集电网侧的基波电压作为参考信号。随后，检测电路中的谐波分离算法（如瞬时无功功率理论、傅里叶变换等）会从总电流中提取出谐波电流的幅值和相位信息，并将该信息传递给控制电路。控制电路根据谐波电流的参数，生成对应的 PWM（脉冲宽度调制）驱动信号，驱动功率主电路中的 IGBT 器件按照特定规律导通和关断。此时，功率主电路会将直流侧的电能转换为与谐波电流频率相同、幅值相等但相位相反的补偿电流，并通过连接电抗器注入到电网中。在电网线路上，补偿电流与原有的谐波电流相互抵消，最终使得流入电网的电流仅为基波电流，从而实现谐波抑制的目的。

根据不同的分类标准，有源滤波器可分为多种类型，各类产品在结构设计和应用场景上存在明显差异。按接入电网的方式划分，可分为串联型、并联型和串并联混合型三类。并联型有源滤波器是目前应用最广泛的类型，其通过并联方式接入电网，主要用于补偿电流型谐波，具有安装灵活、补偿容量大的特点，适用于工业厂房、商业综合体等负载集中的场所；串联型有源滤波器则通过串联方式接入电网，主要用于补偿电压型谐波和抑制电压波动，常用于对电压质量要求较高的精密制造业、医疗设备供电系统等场景；串并联混合型有源滤波器结合了两种类型的优势，既能补偿电流谐波，又能抑制电压谐波，适用于谐波成分复杂、电能质量要求严苛的大型工业园区、数据中心等场所。

按直流侧储能方式划分，有源滤波器可分为电压型和电流型两类。电压型有源滤波器的直流侧采用电容器作为储能元件，具有响应速度快、输出电流能力强的优点，目前市场上绝大多数有源滤波器都属于此类；电流型有源滤波器的直流侧则采用电感器作为储能元件，虽然具有过流保护能力强、抗干扰性好的特点，但存在响应速度慢、体积较大的缺点，仅在特定高压、大电流场景中少量应用。此外，按补偿谐波的次数划分，还可分为低次谐波滤波器（主要补偿 2-19 次谐波）和高次谐波滤波器（主要补偿 20 次以上谐波），实际应用中需根据电网谐波的具体分布情况选择合适的类型。

在实际应用中，有源滤波器的身影遍布工业、商业、民用等多个领域，为不同场景的电能质量治理提供针对性解决方案。在工业领域，钢铁、化工、汽车制造等行业是谐波污染的重灾区，这些行业大量使用变频器、中频炉、电镀电源等非线性负载，产生的谐波不仅会导致生产设备效率下降、寿命缩短，还可能影响产品质量。例如，钢铁厂的轧钢机系统在运行时会产生大量 5 次、7 次谐波，若不加以治理，会导致变压器过热、电缆绝缘老化，甚至引发轧钢机控制精度下降，造成产品尺寸偏差。此时，在轧钢机供电回路中并联合适容量的有源滤波器，可实时补偿谐波电流，保障设备稳定运行，提高产品合格率。

商业领域中，大型商场、酒店、写字楼等场所的空调系统、电梯、LED 照明设备等负载也会产生一定的谐波，这些谐波会导致配电系统损耗增加，影响照明亮度稳定性和空调运行效率。某大型购物中心曾因谐波问题出现照明灯具频繁损坏、中央空调压缩机频繁停机的情况，经检测发现电网中 3 次、5 次谐波含量超标。在购物中心配电房安装并联型有源滤波器后，谐波含量被控制在国家标准范围内，灯具损坏率降低 80%，中央空调运行稳定性显著提升，每年还可节省因损耗增加产生的电费约 10 万元。

民用领域中，随着智能家居、电动汽车充电桩等设备的普及，居民小区的谐波问题也日益凸显。电动汽车充电桩在充电过程中会产生大量高次谐波，若多个充电桩同时运行，会导致小区电网电压波形畸变，影响电视、电脑等家用电器的正常使用，甚至损坏敏感电子元件。在小区充电桩专用配电回路中安装小型化的有源滤波器，可有效抑制充电桩产生的谐波，保障居民用电安全。此外，医院的核磁共振仪、CT 机等精密医疗设备对电能质量要求极高，微小的谐波干扰都可能影响诊断结果的准确性，通过在医疗设备供电回路中配置串并联混合型有源滤波器，可实现对电流、电压谐波的全面补偿，为医疗设备运行提供稳定的电力环境。

尽管有源滤波器具有显著的谐波治理效果，但在实际选型、安装和维护过程中仍需注意多个关键要点，以确保其长期稳定运行。选型阶段，需首先对电网谐波进行全面检测，通过专业的电能质量分析仪采集电网电压、电流信号，分析谐波的次数、幅值、相位以及变化规律，同时结合负载的类型、功率、运行特性和未来扩展需求，确定有源滤波器的补偿容量、接入方式、拓扑结构和控制算法。例如，对于含有大量冲击性负载的场景，应选择具有快速动态响应能力（响应时间小于 1ms）的有源滤波器；对于三相不平衡的电网，需选用能够同时补偿谐波和无功功率的三相四线制有源滤波器。

安装过程中，需严格按照电气设计规范和产品安装手册进行操作，确保有源滤波器的输入输出接线正确、牢固，接地系统符合安全要求（接地电阻小于 4Ω），同时注意与其他电力设备（如变压器、变频器、无功补偿装置）之间的距离和布线方式，避免电磁干扰。此外，还需对有源滤波器的控制参数进行现场调试，如补偿电流的幅值精度、相位偏差、动态响应速度等，确保其与电网实际情况匹配，达到最佳的补偿效果。

日常维护方面，需定期对有源滤波器进行巡检，检查设备的运行状态（如输入输出电压电流、直流侧电压、IGBT 模块温度、风扇运行情况等），查看是否存在异常声响、异味、过热等现象，同时记录设备的运行数据和补偿效果。定期清洁设备内部的灰尘和杂物，防止散热不良导致设备故障；检查电力电缆、连接器的绝缘状况和紧固程度，及时更换老化或损坏的部件；定期对控制软件进行升级，优化控制算法，提高设备的稳定性和补偿精度。此外，还需建立完善的维护档案，记录设备的安装调试、运行维护、故障处理等信息，为设备的长期管理提供依据。

有源滤波器作为一种高效、灵活的电能质量治理设备，在解决电网谐波污染问题中发挥着不可替代的作用。通过深入了解其核心构成、工作原理、分类特点和应用场景，结合科学的选型、安装和维护方法，能够充分发挥有源滤波器的性能优势，有效改善电网电能质量，保障电力系统和用电设备的安全稳定运行，为各行各业的生产生活提供可靠的电力支撑。
