光栅传感器

光栅传感器作为一种基于光学原理实现高精度测量的设备，在工业检测、仪器仪表、自动化控制等领域发挥着不可替代的作用。其核心优势在于能够将物理量（如位移、速度、角度等）转化为可精确读取的光学信号，进而通过后续处理实现对目标参数的精准量化，满足现代工业生产中对测量精度日益严苛的要求。

光栅传感器的工作原理与核心构成

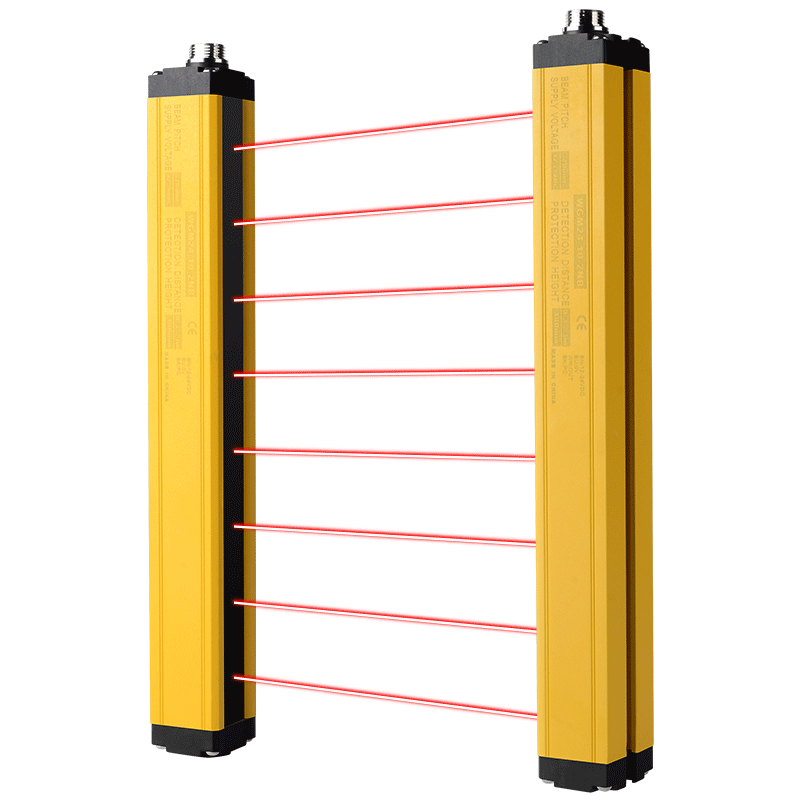

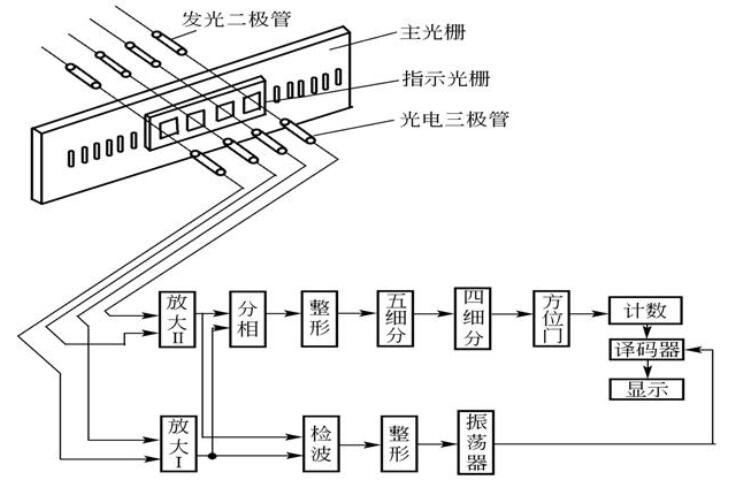

光栅传感器的工作机制建立在光的干涉与衍射现象基础之上，通过特定结构的光栅组件实现信号的生成与转换。其核心构成部分主要包括光源、主光栅、指示光栅、光电接收元件以及信号处理电路，各组件协同作用，共同完成从物理量输入到电信号输出的整个过程。

光源作为信号的初始发生器，通常选用稳定性高、波长单一的激光或 LED 光源，确保投射到光栅表面的光束具备均匀且持续的特性。主光栅与指示光栅是传感器的核心感知部件，二者均为带有等间距刻线的透明或不透明薄片，刻线密度从几十线每毫米到数千线每毫米不等，刻线密度越高，传感器的理论测量精度通常越高。在工作状态下，主光栅与指示光栅保持微小的间隙平行放置，且刻线方向存在微小夹角，这种结构设计是产生莫尔条纹的关键。

当光源发出的光束穿过主光栅与指示光栅时，由于两光栅刻线的遮挡与透光作用，会在空间中形成明暗相间的条纹，即莫尔条纹。莫尔条纹的形成遵循特定的光学规律，其移动量与主光栅相对于指示光栅的位移量呈严格的线性对应关系，且条纹的移动方向与主光栅的位移方向一致。这种线性对应关系为后续的位移测量提供了重要的理论依据，同时莫尔条纹的放大作用还能有效提高测量的灵敏度，即使主光栅发生微小位移，也能通过莫尔条纹的明显移动被精准捕捉。

光电接收元件负责将莫尔条纹的光学信号转化为电信号，常用的光电接收元件包括光电二极管、光电三极管以及光电倍增管等。这些元件能够根据莫尔条纹明暗变化产生相应的电流或电压变化，形成周期性的电信号。由于直接输出的电信号往往存在噪声干扰，且信号幅度可能不稳定，因此需要通过信号处理电路对其进行放大、滤波、整形等处理。经过处理后的电信号会转化为标准的脉冲信号，每个脉冲信号对应主光栅的一个微小位移量，通过对脉冲信号的计数与方向判断，即可计算出主光栅的实际位移量，从而实现对目标物体位移参数的精确测量。

光栅传感器的主要类型与技术特性

根据测量对象与应用场景的不同，光栅传感器可分为多种类型，常见的主要有位移光栅传感器、角度光栅传感器以及速度光栅传感器，不同类型的传感器在结构设计与功能实现上存在一定差异，以满足不同领域的测量需求。

位移光栅传感器是应用最为广泛的类型之一，主要用于测量物体的直线位移，根据安装方式的不同又可分为长光栅传感器与短光栅传感器。长光栅传感器的主光栅长度较长，通常与被测物体的位移行程相匹配，能够实现长距离的连续位移测量，适用于机床导轨、线性模组等需要长行程位移检测的设备；短光栅传感器的主光栅长度较短，一般固定在传感器内部，通过指示光栅与主光栅的相对移动实现位移测量，多用于小型精密仪器或短行程位移检测场景。位移光栅传感器的测量精度通常可达微米级甚至纳米级，测量范围可从几毫米到数十米不等，能够满足不同精度与量程的测量需求。

角度光栅传感器主要用于测量物体的旋转角度，其核心部件为圆形光栅（又称码盘），圆形光栅上刻有等间距的径向刻线，刻线数量根据测量精度要求而定，刻线数量越多，角度测量精度越高。在工作过程中，圆形光栅与被测旋转部件同轴安装，当被测部件旋转时，圆形光栅随之旋转，与固定的指示光栅形成莫尔条纹，光电接收元件将莫尔条纹信号转化为电信号，经过处理后通过计数脉冲信号的数量计算出旋转角度。角度光栅传感器的测量精度通常以角秒为单位，高精度角度光栅传感器的测量精度可达到 0.1 角秒以下，广泛应用于数控机床主轴、伺服电机、陀螺仪等需要精确角度控制的设备中。

速度光栅传感器则通过测量位移随时间的变化率来计算物体的运动速度，其工作原理基于位移光栅传感器的测量数据，通过对位移信号进行微分处理得到速度信号。速度光栅传感器不仅能够测量匀速运动的速度，还能对变速运动的瞬时速度进行实时监测，具有响应速度快、测量范围广的特点。其速度测量范围可从几毫米每秒到数米每秒，适用于传送带速度监测、电机转速测量、车辆行驶速度检测等场景，为设备的速度控制与安全运行提供重要的数据支持。

在技术特性方面，光栅传感器具有测量精度高、稳定性好、抗干扰能力强以及响应速度快等显著优势。高测量精度是光栅传感器最核心的特性，得益于莫尔条纹的放大作用与精密的信号处理技术，其精度远高于传统的机械测量方法；稳定性好主要体现在传感器的工作性能受环境温度、湿度等因素的影响较小，通过合理的结构设计与材料选择，能够在较为恶劣的工业环境中保持稳定的测量精度；抗干扰能力强则是因为光学信号在传输过程中不易受到电磁干扰的影响，相较于电磁式传感器，光栅传感器在复杂的电磁环境中具有更强的适应性；响应速度快能够确保传感器及时捕捉被测物体的动态变化，满足实时测量与控制的需求，尤其适用于高速运动物体的参数检测。

光栅传感器的典型应用场景

凭借优异的技术特性，光栅传感器在多个领域得到了广泛应用，从工业生产到科学研究，从精密制造到自动化控制，其身影遍布各个需要高精度测量的场景，为设备的正常运行与性能提升提供了关键的技术支撑。

在工业机床领域，光栅传感器是实现机床高精度加工的核心部件之一，主要用于对机床主轴的位移、进给轴的位置以及刀具的运动轨迹进行实时检测与反馈。例如，在数控车床、铣床等设备中，位移光栅传感器安装在进给导轨上，能够实时监测工作台的位移量，并将测量数据反馈给数控系统，数控系统根据反馈数据对进给速度与位置进行调整，确保加工零件的尺寸精度与形状精度符合设计要求。角度光栅传感器则安装在机床主轴上，用于监测主轴的旋转角度与转速，为加工过程中的转速控制与角度定位提供精确的数据支持，有效提高了机床的加工精度与生产效率。

在自动化生产线中，光栅传感器常用于对产品的尺寸、位置以及运动状态进行检测，实现生产线的自动化分拣、定位与质量检测。在电子元件生产线上，位移光栅传感器可对芯片、电阻、电容等小型电子元件的尺寸进行高精度测量，筛选出尺寸不合格的产品，确保产品质量；在包装生产线上，光栅传感器能够监测包装材料的位置与运动速度，控制包装机的封口位置与包装速度，实现包装过程的自动化与精准化；在物流分拣系统中，光栅传感器可对货物的位置与形状进行检测，引导机械臂对货物进行精准抓取与分拣，提高分拣效率与分拣准确率。

在精密仪器仪表领域，光栅传感器是许多高精度测量仪器的核心感知部件，如万能工具显微镜、坐标测量机、激光干涉仪等。万能工具显微镜主要用于对机械零件的尺寸、形状以及位置误差进行测量，其内部安装的位移光栅传感器能够实现对显微镜工作台位移的精确测量，测量精度可达微米级，为零件的精度检测提供了可靠的保障；坐标测量机是一种用于对三维空间内物体坐标进行测量的高精度仪器，其 X、Y、Z 三个坐标轴均配备位移光栅传感器，能够实现对物体各个点坐标的精准测量，广泛应用于汽车制造、航空航天、模具制造等领域的零件检测；激光干涉仪虽然基于激光干涉原理工作，但部分高端激光干涉仪会结合光栅传感器的技术，进一步提高测量精度与稳定性，用于对精密设备的精度校准与性能检测。

在科研领域，光栅传感器同样发挥着重要作用，常用于对微小位移、微小角度以及高速运动物体的参数进行精确测量。在材料科学研究中，科研人员利用高精度位移光栅传感器监测材料在受力过程中的微小形变，分析材料的力学性能；在光学研究中，角度光栅传感器用于对光学元件的旋转角度进行精确控制，确保光学实验的准确性；在航空航天领域的科研项目中，光栅传感器可对飞行器模型在风洞实验中的位移与姿态变化进行实时监测，为飞行器的设计与性能优化提供重要的实验数据。

光栅传感器的技术价值与应用意义

光栅传感器作为一种高精度的感知设备，其技术价值不仅体现在为各领域提供了可靠的测量手段，更在于推动了相关行业的技术进步与产品升级。在现代工业生产中，随着对产品精度与生产效率要求的不断提高，传统的测量方法已难以满足需求，而光栅传感器凭借其高精度、高稳定性的特性，有效解决了精密测量领域的诸多难题，为工业自动化、智能化发展奠定了坚实的技术基础。

从应用意义来看，光栅传感器的广泛应用能够显著提高产品质量与生产效率，降低生产成本与人工误差。在工业制造领域，通过光栅传感器对生产过程中的关键参数进行实时监测与反馈控制，能够有效减少产品的不合格率，提高产品的一致性与可靠性；在自动化生产线中，光栅传感器的应用实现了生产过程的自动化检测与控制，减少了人工干预，提高了生产效率，同时降低了人工操作带来的误差；在精密仪器仪表领域，光栅传感器的高精度特性使得仪器的测量精度得到大幅提升，为科学研究与工业检测提供了更准确的数据支持。

此外，光栅传感器的技术发展还带动了相关产业链的发展，从光栅的制造、光电元件的生产到信号处理电路的研发，形成了一条完整的产业体系。光栅的制造需要高精度的光刻技术与精密的加工设备，推动了精密制造技术的进步；光电元件的不断升级与创新，提高了传感器的信号采集能力与响应速度；信号处理电路的优化则进一步提升了传感器的抗干扰能力与测量稳定性，这些相关领域的技术进步反过来又促进了光栅传感器性能的不断提升，形成了良性的技术发展循环。

光栅传感器作为精密测量领域的关键设备，以其独特的工作原理、多样的类型与优异的技术特性，在工业、科研、仪器仪表等多个领域发挥着重要作用。其技术价值不仅体现在满足了各领域对高精度测量的需求，更在于推动了相关行业的技术升级与产业发展，为现代工业自动化与智能化建设提供了有力的技术支撑，在未来的精密测量领域中，光栅传感器仍将保持重要的应用地位，为各行业的持续发展贡献力量。
